Von Simon Buddle, Future Ready Homes.
Donnerstagabend war in den 1970er und 80er Jahren in Großbritannien ein ganz besonderer Fernsehabend. Top of the Pops, der Old Grey Whistle Test und natürlich Tomorrow's World. Viele von Ihnen werden den 1989 Tomorrow's World gesehen haben, der kürzlich über die sozialen Medien verbreitet wurde und uns zeigt, welche Technologie wir heute in unseren Häusern haben könnten.
Die Tatsache, dass vieles von dem, was vorhergesagt wurde, heute in einem KNX Haus in Form von automatisierten Jalousien, Heizungen und reaktiven Fenstern alltäglich ist, zeigt, wie genau diese Vorhersagen waren. Der Fokus auf die Reduzierung unseres Verbrauchs an fossilen Brennstoffen durch bessere Effizienz war besonders vorausschauend - in der Tat wurde bei einer kürzlich abgeschlossenen Arbeit das damals futuristische Aerogel zur Isolierung eines Treppenhauses an einer vierstöckigen Außenwand verwendet. Die einzige Ausnahme ist, dass es zwar einige induktive Ladegeräte gibt, diese aber noch nicht in die Wände eingebaut sind.
Stromversorgung KNX

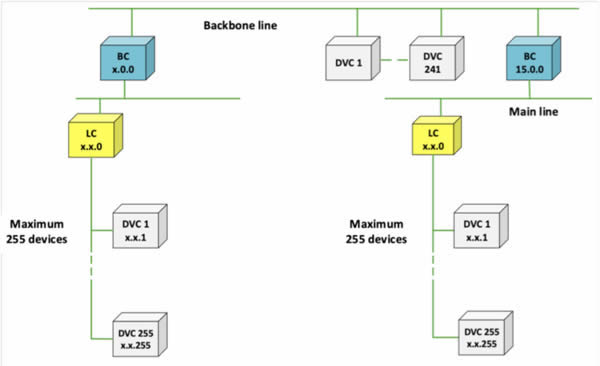

Der Bedarf an zugänglicher Energie ist auch für KNX von Bedeutung. Die Einführung der KNX TP1-256 Topologie im letzten Jahr bedeutet im Grunde, dass insgesamt 256 Geräte an eine einzige Linie angeschlossen werden können, ohne dass Linienverstärker erforderlich sind. Repeater. KNX TP1-256 bedeutet für viele, dass wir Topologien, Linienkoppler und Topologien, Linienkoppler und Stromversorgungen vergessen können - und ich neige dazu, dem zuzustimmen, wenn es um für kleine Systeme - aber es gibt immer noch gute Argumente für separate bei größeren Projekten, um das System gegen einen einzelnen Fehlerpunkt zu schützen. Ausfall zu schützen.
Es kommen auch einige neue Produkte auf den Markt die keine 230-Volt-Stromversorgung benötigen. Das ist großartig im Hinblick auf einfachere Verdrahtung in der Schalttafel, aber es hat den Nachteil, dass dass die Stromaufnahme auf dem Bus oft höher ist, da der gesamte Strom für die Schaltungen und Relais der Geräte aus dem Bus und nicht aus der 230-Volt-Versorgung stammt. Versorgung.
Busleistung
Schauen Sie sich dieses Beispiel an, um zu sehen, wie schnell der Strom auf dem Bus ausgehen kann. Nehmen wir an, wir haben insgesamt 15 Zimmer, jedes mit einer kapazitiven Touchscreen-Tastatur an der Wand. Diese sind ausgelegt auf 20 mA maximalen Busverbrauch. Nun fügen wir für jeden Raum einen Heizkörper-Servoventilantrieb hinzu Ventilantrieb mit einem Nennverbrauch von ebenfalls 20 mA. Mit diesen 30 Geräten allein haben wir sofort 600 mA unseres Netzteils verbraucht, und dabei sind die nicht berücksichtigt, was hinter dem Haus in den Schalttafeln steckt. Nun, eine gute Faustregel für die Spezifikation eines Netzteils ist, es immer nur mit 80 % seiner Kapazität zu betreiben. Das bedeutet bedeutet, dass unser 640-mA-Netzteil maximal 512 mA verbraucht. Mir ist klar, dass normalerweise nicht alle nicht alle gleichzeitig den maximalen Strom verbrauchen, aber es wird Zeiten geben, in denen sie aber es wird Zeiten geben, in denen sie das tun; z.B. könnten Home/Away-Routinen alle Servos und Displays aktivieren.
Strom Versorgung
KNX-Netzteile gelten als nahezu unzerstörbar der Branche als nahezu unzerstörbar bezeichnet. Das mag zwar wahr sein, aber wir sollten wir uns nicht darauf als Konstruktionsprinzip verlassen. Wenn Sie das Netzteil unterspezifizieren dann in einen Schrank stellen, wo es 24 Stunden am Tag, 7 Tage die Woche bei vielleicht 50oC für die Dauer seines Lebens steht, dann darf man sich nicht wundern, wenn es einen wieder heimsucht!

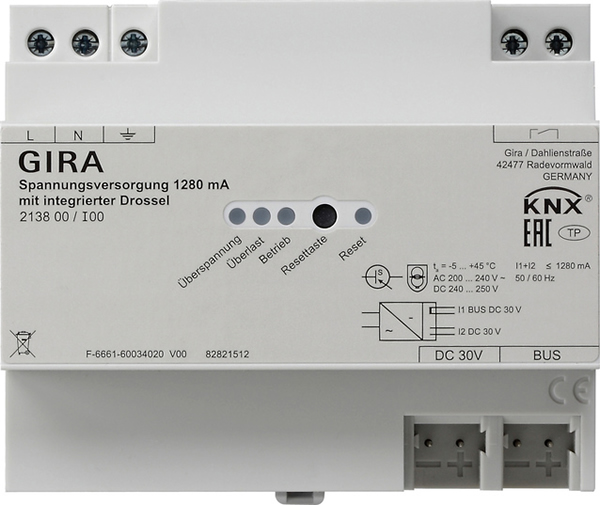

Bei den neuesten KNX TP1-256 Netzteilen können zwei nebeneinander und parallel auf dem Bus sitzen. Das ist großartig, aber es ist immer noch ein einzelner Bus. Wenn man zwei Stromversorgungen braucht, warum nicht einen Linienkoppler kaufen und das System in zwei Hälften? Das hat den zusätzlichen Vorteil, dass das System robuster wird robust, da Sie nur die Hälfte des Systems verlieren, wenn etwas schief geht. Andererseits Andererseits bieten einige Hersteller jetzt ein 1280mA-Netzteil an.
Bus Diagnose

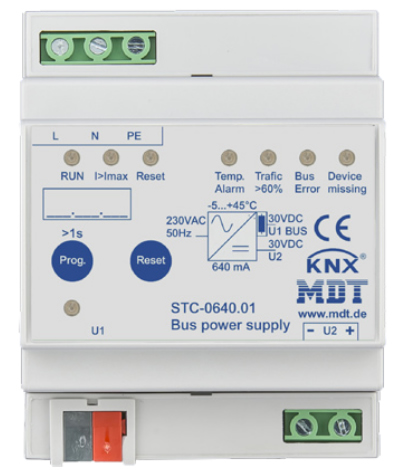

Es gibt Stromversorgungen wie die von MDT, die Daten wie Busspannung, Stromaufnahme und Überlast über ein Telegramm ausgeben. Das kann sehr nützlich sein, um Fehler festzustellen oder einfach eine allgemeine Diagnose so dass man sicherstellen kann, dass der Bus innerhalb der Entwurfsparameter arbeitet.
Unterbrechungsfreie Stromversorgungen und Batterien
Wenn das System wächst, sollte auch die Sorge vor Ausfällen wachsen. Der beste Weg, diese zu verhindern, ist der Einbau einer Batterie, um sicherzustellen, dass der Bus immer gesund bleibt. Es stellt sich die Frage, welche Geräte weiterhin mit Strom versorgt werden sollen bei einem totalen Stromausfall weiterhin mit Strom versorgt werden sollen, und in der lohnenswert, Szenarien rund um diese Idee zu erforschen. Wenn die Stromversorgung des Hauses ausfällt, sollten alle Sicherheitseinrichtungen weiterlaufen, ebenso wie alles die mit Logikmodulen oder großen Teilen der Steuerung arbeiten. Aber es ist Aber es macht keinen Sinn, alle Module, die Licht und Heizung steuern, online zu halten. Wenn der Stromausfall nur von kurzer Dauer ist, werden sie keine Rolle spielen.
Abschluss
So, wir haben es noch nicht ganz bis zur Welt von morgen geschafft, in der die Macht die überall in die Wände eingelassen ist. Vielleicht ist es eine rechtzeitige Erinnerung daran, dass KNX Systeme immer einfacher zu planen und zu installieren sind, sollten wir uns immer noch an die die Grundprinzipien der Berechnung der Buslast und der Vorsicht vor dem Laden zu vieler Geräte auf eine einzige Linie zu laden, auch wenn wir das können.
Ein 640mA-Netzteil bedeutet nicht 64 Geräte, und ebenso wenig sollte das 1280mA Netzteil sollte nicht 128 Geräte bedeuten. Es gibt eine bessere Praxis als die Berechnung der Bus Buslast in Verbindung mit der Anzahl der Geräte zu berechnen und dann das System entsprechend zu segmentieren. Dies ist ein grundlegendes Prinzip der Systementwicklung, das sicherstellt Welt von morgen genauso zuverlässig läuft wie heute.
Simon Buddle CEng MIET ist Berater bei Future Ready Homes, einem Spezialisten für die Planung von BMS- und ELV-Systemen.
