Simon Buddle zeigt auf, warum man mit richtigen Berechnungen und der Festlegung von KNX für die Heizung Zeit und Geld sparen kann.
Es mutet seltsam an, hier bei 30 Grad Hitze zu sitzen und einen Artikel über eine Heizung zu schreiben, die schief gelaufen ist. Nun, wenn ich sage "schief gelaufen", dann stimmt das nicht ganz. Das System, so wie es installiert war, tat genau das, was es tun sollte. Es öffnete und schloss thermische Stellantriebe an einem Verteiler und schaltete erfolgreich die Pumpe ein, um die Wärme durch die Fußbodenheizung zirkulieren zu lassen. Außerdem öffnete es das Magnetventil für die Warmwasserbereitung und ließ sogar die Warmwasserzirkulationspumpe laufen - eine Aufgabe, für die es wohl nicht vorgesehen war.
Und genau darin liegt das ganze Problem, das ich mit diesem System hatte: Es wurde nicht entworfen. Niemand hat einen Stift zu Papier gebracht und ausgearbeitet, was notwendig war, um den Hauptzweck des Systems zu erfüllen, nämlich die Kunden warm zu halten.
Lassen Sie mich an den Anfang zurückgehen.
Überlassen Sie das Heizen jemand anderem
In Zusammenarbeit mit einem anderen KNX Integrator, e-h-t.uk, wurde ich gebeten, ein Beleuchtungssteuerungspanel, die Programmierung und die endgültige Inbetriebnahme zu liefern. Es handelte sich um eine komplette Renovierung eines dreistöckigen Londoner Hauses. Für die Beleuchtung und die Heizung wurde KNX vorgeschlagen. Während der Hausbesitzer für die Beleuchtung KNX wünschte, schien es, dass die Heizungsanlage in den Zuständigkeitsbereich des Architekten und seines Teams vor Ort fiel. Zur Kenntnis genommen", sagten sie, "aber wir haben die Heizungssteuerung im Griff und brauchen daher nur KNX für die Beleuchtung". Die Arbeiten an dem Projekt begannen im Herbst 2023. Die Beleuchtungssteuerung wurde Anfang Januar 2024 installiert, und das war's. Zumindest dachten wir das...
Bei einem Besuch, bei dem die Familie die Gartenbeleuchtung in das System einbauen wollte, wurde ich gefragt, ob ich Erfahrungen mit Heizungssteuerungen hätte, da sie auf der Suche nach einer Lösung für ein großes Problem waren, das sie im Spätwinter hatten, nämlich dass das Haus an kalten Tagen einfach nicht auf Temperatur kam. Selbst wenn sie die Heizung in allen Räumen 24 Stunden am Tag anließen, fühlte sich das Haus nie warm oder gemütlich an.
Es wurde ein Treffen mit allen betroffenen Parteien einberufen. Der erste wichtige Punkt, der dabei zu Tage trat, war, dass keine SAP-Berechnungen (Standard Assessment Procedure) durchgeführt worden waren. Diese Berechnungen dienen dazu, die Energieleistung des Hauses abzuschätzen und zu ermitteln, wie viel Wärme man in das Haus pumpen muss, um es auf einer bestimmten Temperatur zu halten. Problem eins ist gelöst. Das zweite Problem taucht bald auf. Die Auslegung der UFH-Rohre basierte auf einer Beispielzeichnung, die vom Rohrleitungshersteller verschickt wurde. Diese beiden Probleme gingen Hand in Hand und führten zu dem grundlegenden Problem, über das der Hausbesitzer berichtete: dass das Haus an kalten Wintertagen nicht auf Temperatur kommt.

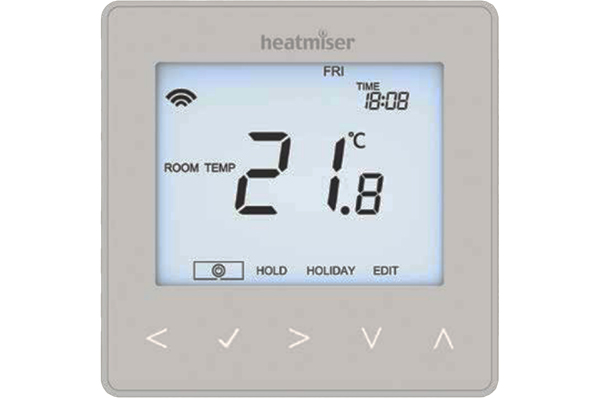

Der Elektriker schlug eine Lösung vor, bei der einige 230V-Relais, ein paar zusätzliche Heatmiser-Raumthermostate und elektrische Heizkörper in den betroffenen Bereichen eingesetzt werden. Der Kunde könnte diese dann nutzen, wenn es im Haus zu kalt wird. Bestenfalls könnte man dies als klobig bezeichnen.
Der KNX-Thermostat
Nach einer fünfminütigen Erklärung, wie ein KNX-Thermostat funktioniert, war man sich einig, dass dies die richtige Lösung sei.

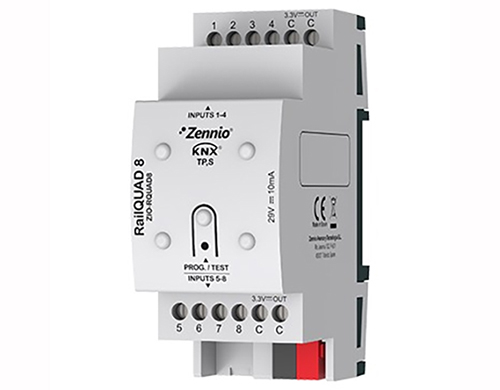

KNX RF hat den Tag gerettet. Die einfache Lösung für die neuen Heizkörper war die Installation von Theben KNX RF Schaltern, um sie zu bedienen. Die Verteiler wurden in der Nähe des bestehenden Buskabels platziert, so dass wir ein paar neue Leitungen einfügen konnten, um die bestehenden Pumpen und Ventile zu steuern. Die Standardfunktionalität eines KNX Thermostats bedeutete, dass wir nun die Fußbodenheizung als primäre Heizung steuern konnten, während die Heizkörper automatisch über die zweite Heizstufe zugeschaltet wurden. Alle Heatmiser-Temperatursensoren sind NTC10K-kompatibel, was bedeutet, dass wir durch Hinzufügen eines Zennio RailQUAD 8 Analog/Digital-Eingangsmoduls auch alle vorhandenen Raumtemperatursensoren direkt an den Heatmiser anschließen konnten.
Kosten
Wir haben ein paar neue Teile der Hardware und der Programmierung verkauft, aber der Großteil der Kosten entfiel auf die Arbeit. Zunächst mussten wir die gesamte alte Elektronik ausbauen, bevor wir sie installieren konnten. In den meisten Fällen (wir haben jetzt vier kleine KNX Heizungssteuerungen installiert) dauerte der Ausbau länger als der Einbau der KNX Paneele - eine Arbeit, die oft übersehen wird. Es wäre interessant zu wissen, wie viel es die Bauherren genau gekostet hat, da sie die Heizungssteuerung praktisch zweimal installieren ließen. Meine Vermutung ist, dass es deutlich mehr war, als es gekostet hätte, KNX überhaupt zu installieren!
Abschluss
Aus unserer Sicht war dies eine unkomplizierte Lösung. Aus der Sicht der anderen Partei ist es ein Lehrstück dafür, wie man sicherstellt, dass Entwürfe und Berechnungen vor Ort gemacht und umgesetzt werden. Es wurde an allen Ecken und Enden gespart, und das wurde ihnen zum Verhängnis. Wären die SAP-Berechnungen und die Planung des Unterbodens durchgeführt worden, wäre dies alles kein Problem gewesen.
Die Tatsache, dass KNX fast unendlich flexibel und konfigurierbar ist, bedeutete, dass wir Probleme lösen konnten, zu denen andere einfach nicht in der Lage waren. Mehr noch, es war eine robuste und elegante Lösung, die genau das bot, was der Kunde brauchte.
Simon Buddle, CEng MIET, ist Berater für Future Ready Homes, einem Spezialisten für BMS- und ELV-Systeme
