Von Hans Walltin, Walltin Building Control. Das Problem Bei der Planung der Klimatisierung, also des Heizens und Kühlens, von verschiedenen Räumen wie Küchen, Wohn-, Schlaf- und Badezimmern kann es leicht zu einem Temperaturgefälle zwischen Räumen mit unterschiedlichen Funktionen und Eigenschaften kommen. Die Küche kann beispielsweise sehr warme Kochbereiche haben, während das Wohnzimmer große Glasfenster und -türen hat, die die Sonne hereinlassen. Daraus ergeben sich eine Reihe von Fragen: Ist es wichtig, die Platzierung von Thermostaten/Fühlern zu berücksichtigen? Gibt es etwas Besonderes, das man angesichts der zahlreichen Einstellungen eines modernen KNX Thermostats beachten muss? Mit KNX ist es einfach, verschiedene Sensoren und Heiz-/Kühlsysteme zu integrieren, um eine gute Funktionalität zu erreichen. Hier sind einige Tipps, wie man einige häufige Probleme vermeiden kann und wie man die verschiedenen Eigenschaften des KNX Systems nutzen kann.

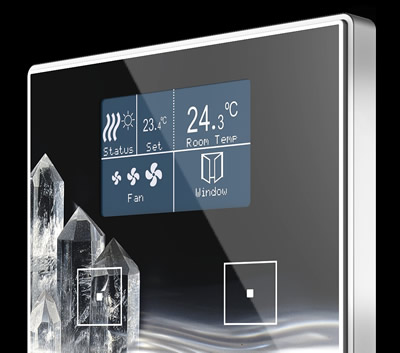

KNX Touchpanel mit Temperaturanzeige und integriertem Thermostat. Die Lösung Zunächst muss geklärt werden, welche Art von Heiz- und Kühlsystem installiert werden soll. Ein großer Vorteil der KNX Thermostate ist, dass sie sowohl Heizen als auch Kühlen können und automatisch zwischen den verschiedenen Sequenzen umschalten. Dies kann in den Parametern des ETS-Thermostats eingestellt werden. Einstellung der Temperaturregelung Wenn Sie unsicher sind, wie Sie die Temperaturregelung einstellen sollen, finden Sie in den Parametereinstellungen eine gute Hilfe. Hier finden Sie Grundeinstellungen für verschiedene Regelungsarten und verschiedene Arten von Heiz- und Kühlsystemen. Wenn Sie sich an diese Empfehlungen halten, werden Sie die Klimaregelung recht schnell in Gang bringen, die Sie später im Rahmen des Projekts noch feinabstimmen können.

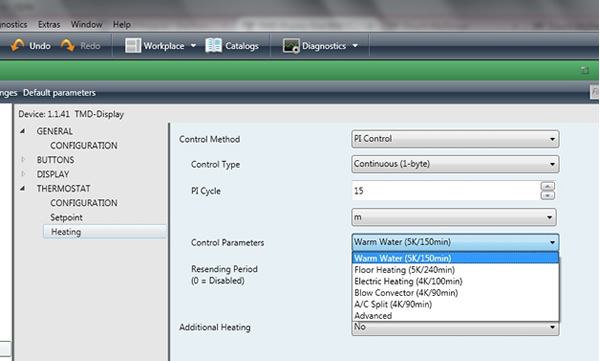

Auswahl einer geeigneten Heizungs-/Kühlungsquelle in der ETS. Sie können sowohl PI-Regler/2-Punkt-Regelung als auch verschiedene Heizsysteme wie Fußbodenheizung, Heizkörper, Gebläsekonvektoren usw. verwenden. In den meisten Fällen wird die PI-Regelung (Proportional-Integral-Regelung) verwendet, da sie eine gleichmäßige und komfortable Regelung sowie einen wirtschaftlichen Betrieb bietet. Positionierungsthermostate Es ist wichtig, den Thermostaten an einer guten Stelle zu platzieren. Montieren Sie ihn zum Beispiel nicht über einem Heizkörper, neben einem Ofen oder Kamin oder an einem Ort, an dem die Sonne auf ihn scheint. Andernfalls kann es zu Problemen mit dem Heizsystem kommen, da dessen Wirkung vermindert wird und möglicherweise sogar das Kühlsystem unnötigerweise aktiviert wird. Wählen Sie einen Ort, an dem die Temperaturmessung nicht zu sehr durch schnelle Temperaturschwankungen beeinträchtigt wird, vorzugsweise in einer Höhe von etwa 1 bis 1,5 Metern über dem Boden.

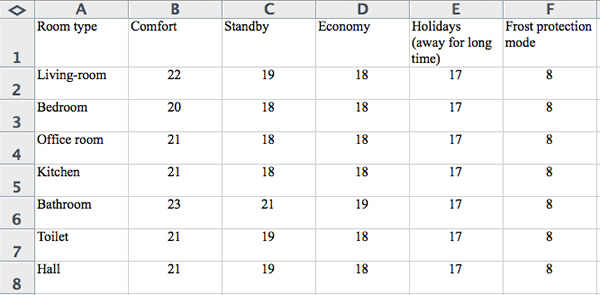

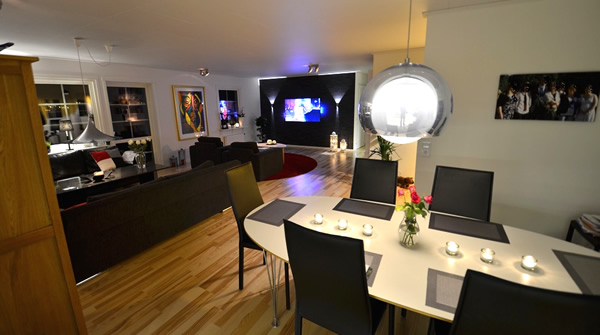

In größeren Räumen können zwei Temperatursensoren mit einem Thermostat verwendet werden, um Spitzen in der tatsächlichen Temperatur auszugleichen. Steuerungsarten Es wird empfohlen, Heiz-/Kühl-Stellantriebe zu verwenden, die 1-Byte-Steuersignale verarbeiten können, und dann die Drossel zur PWM-Steuerung (Pulse-Width Modulation) des Heiz- und Kühlventils anstelle des Thermostats. Dies gibt auch einen besseren Überblick und eine genauere Diagnose, wenn Sie sich den Verkehr auf dem Bus über den ETS-Gruppenmonitor oder Busmonitor ansehen. Wenn Sie keinen Aktor für 1-Byte-Verarbeitung haben, wählen Sie stattdessen 1-Bit und lassen Sie den Thermostat die PWM-Regelung übernehmen. Damit der Thermostat unabhängig von der Regelungsmethode gut funktioniert, sollte man den Messwert des Thermostats mit der aktuellen Raumtemperatur kalibrieren und den Kalibrierungswert in den ETS-Parametern des Thermostats einstellen. Achten Sie darauf, dass Sie ein Messgerät verwenden, das von einer akkreditierten Prüfstelle kalibriert wurde. Temperatur-Modi Wenn Sie auf einfache Weise zwischen verschiedenen Sollwerten in verschiedenen Räumen umschalten möchten, je nach Tageszeit, Belegung usw., ist es einfach, die festen Temperaturen der Parametereinstellungen für Komfort, Standby und Economy/Nacht zu verwenden. Zum Beispiel könnte der Komfort-Sollwert bei 21 Grad liegen, der Standby-Sollwert bei 19 Grad und der Economy-Sollwert bei 17 Grad. Der Komfortmodus ist für den normalen Gebrauch gedacht, wenn sich Personen im Raum befinden. Die Temperatur sollte für den jeweiligen Benutzer angenehm sein, was natürlich von Person zu Person unterschiedlich ist. Der Standby-Modus ist eine etwas niedrigere Temperatur, typischerweise um 2-3 Grad, um Energie zu sparen, aber nicht zu niedrig - die Temperatur muss in der Lage sein, relativ schnell die Komforttemperatur zu erreichen, wenn jemand den Raum wieder betritt, dank der automatischen Umschaltung durch einen Präsenzmelder. Der Sparmodus ist die langfristige Nutzung einer noch sparsameren Temperatur, die typischerweise 3-4 Grad niedriger ist als der Komfortmodus. Dieser Modus wird normalerweise während der Nacht und bei längerer Abwesenheit, z. B. an Wochenenden, verwendet. Bei noch längerer Abwesenheit, z. B. im Urlaub, können Sie die Temperatur über das 2-Byte-Sollwertgruppenobjekt im Thermostat um weitere 1-2 Grad absenken, ausgelöst durch ein Abwesenheitsszenario". Der Frostschutzmodus schließlich ist die Funktion, die verwendet wird, wenn ein Fenster geöffnet ist, um z. B. den Raum zu lüften. Die Heizung wird nun lokal abgeschaltet, um Energie zu sparen. Die Temperatur darf jedoch nicht zu stark sinken, da sonst die Gefahr besteht, dass die Wasserleitungen einfrieren usw. Daher garantiert dieser Modus eine niedrigste Temperatur, normalerweise 7-8 Grad, indem die Heizung wieder aktiviert wird. Wenn das Fenster geschlossen ist, wird der Komfortmodus aktiviert.
Die Umschaltung zwischen den verschiedenen Modi (außer Urlaubs-/Abwesenheitstemperatur) erfolgt in der Regel durch 1-Bit-Werte z.B. von einem Präsenzmelder oder Taster, während die Umschaltung auf Economy in der Regel mit einem Zeitkanal vor dem Abend/Nacht erfolgt.

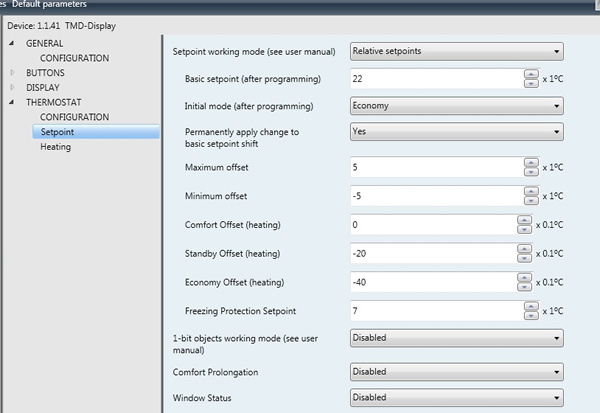

Einstellung der Parameter für verschiedene Sollwerte in der ETS. Systemträgheit Bevor Sie verschiedene Sollwerte während des Tages verwenden, sollten Sie die Trägheit des Klimasystems berücksichtigen. Eine Fußbodenheizung zum Beispiel senkt die Temperatur nicht schnell ab, wahrscheinlich nicht, bevor es Zeit ist, die Temperatur für den nächsten Zeitzyklus zu erhöhen. Wenn Sie also eine Fußbodenheizung verwenden, sollten Sie den eingestellten Wert nicht zu oft ändern - senken Sie die Temperatur nur ab, wenn Sie für ein oder zwei Wochen in den Urlaub fahren. Bei Heizkörpern oder Konvektoren erfolgt die Temperaturerhöhung bzw. -senkung schneller, was für häufigere Sollwertänderungen viel besser geeignet ist. Wärmepumpen Eine Wärmepumpe schaltet sich im Sommer wahrscheinlich ab und senkt die Vorlauftemperatur zu den Fußbodenkonvektoren oder Heizkörpern in Abhängigkeit von der Außentemperatur. Das bedeutet, dass die Temperatur in den Räumen nicht ansteigt, auch wenn Sie die Einstellwerte des Thermostats erhöhen, obwohl die Heizungsventile voll geöffnet sind, weil kein Warmwasser zum Beheizen der Räume vorhanden ist. Wenn Sie in diesem Fall im Sommer unbedingt eine Fußbodenheizung wünschen, zum Beispiel im Badezimmer, empfiehlt es sich, zusätzlich eine elektrische Fußbodenheizung zu installieren, die einen nassen Fußboden aufheizen und trocknen kann, auch wenn die Wärmepumpe keine Wärme liefert. Um Energie zu sparen und sicherzustellen, dass die elektrische Fußbodenheizung nur im Sommer aktiv ist, kann die KNX-Klimaanlage über eine Kombination aus Außentemperaturen und Sommer-/Winterzeitschaltuhr für Sommer und Winter aktiviert/deaktiviert werden. Kühlung Im Sommer, wenn Kühlbedarf besteht, kann ein Kühlwassersystem in Betrieb sein, mit Regelventilen (wie Heizung, aber umgekehrt), um die Raumtemperatur zu senken, oder mit Klimageräten, die über IR-Links oder Gateways gesteuert werden. Der KNX Thermostat schaltet automatisch auf eine Kühlsequenz anstelle der Heizung um - es sind keine zusätzlichen Einstellungen oder manuelle Eingriffe nötig, um dies zu erledigen! Vergessen Sie nicht, dass Kühlen viel teurer ist als Heizen, also stellen Sie sicher, dass das Kühlsystem nicht automatisch läuft, wenn Sie z.B. nicht zu Hause sind oder wenn eine Tür/Fenster geöffnet ist. Verwenden Sie Binäreingänge an den Türen/Fenstern und einen Einbruchalarm oder einen manuellen Schalter, um den Abwesenheitsmodus einzuschalten, um das Risiko zu vermeiden, dass die Kühlung läuft und unnötige Kosten verursacht. Abschluss Ein gut durchdachtes Klimatisierungssystem führt zu weniger Problemen bei der Inbetriebnahme und zu geringeren Kosten für die Programmierung und den täglichen Betrieb. Und wenn man etwas mehr Geld in eine gute Klimaausrüstung investiert, steigt das Potenzial für einen wirtschaftlicheren Betrieb drastisch. Um auf einfache Weise eine komfortable und energieeffiziente Klimatisierung zu erreichen, sollten Sie so viele Informationen wie möglich über die Art der zu installierenden Heiz- und Kühlsysteme, die Art der Nutzung des Hauses und andere nützliche Informationen einholen. Indem Sie sich die verschiedenen Anwendungsprogramme für KNX-Geräte in der ETS ansehen, können Sie sich ein Bild davon machen, wie die verschiedenen Klimakomponenten funktionieren, und so die meisten Überraschungen vermeiden. Schauen Sie sich die Grundrisse des Gebäudes an, achten Sie auf die Ausrichtung des Gebäudes zur Sonne und planen Sie die besten Stellen für die Montage der Thermostate. Mit diesen einfachen Tipps werden Sie feststellen, dass KNX eine wirklich gute Lösung für die Klimasteuerung ist! Hans Walltin ist KNX Tutor, Vorstandsmitglied von KNX Schweden und Geschäftsführer von Walltin Building Control AB, einem Systemintegrator und KNX Distributor in Schweden. www.walltin.se
