Andy Ellis gibt praktische Ratschläge zu den verschiedenen Möglichkeiten der Speicherung von KNX-Szenen im Hinblick auf die Robustheit des Systems, wie sie verwendet werden und wie sie angepasst werden können.
Das KNX-System bietet eine unübertroffene Vielseitigkeit bei der Einstellung und Aktivierung von Szenen, aber im Gegensatz zu vielen anderen Beleuchtungssteuerungen basiert KNX nicht auf der Einstellung von Szenen - vielmehr müssen Szenen entsprechend den Anforderungen des Endnutzers geplant und eingerichtet werden. Die Grundlagen von Szenen sind, dass mehrere Aktionen durch einen einzigen Befehl ausgelöst werden können. Ein einfaches Beispiel wäre ein Raum mit mehreren Beleuchtungskreisen, die farbwechselnde LEDs enthalten können oder auch nicht. Durch die Einstellung einer Szene kann ein einziger Tastendruck alle Beleuchtungskreise auf unterschiedliche Lux- und/oder Farbwerte einstellen.
In KNX können Szenen neben der Beleuchtung für viele weitere Funktionen genutzt werden: zum Beispiel um mit einem Tastendruck einen Kinoraum einzurichten. So kann man zum Beispiel mit einem Tastendruck die Beleuchtung herunterfahren, die Vorhänge/Jalousien aufziehen, den Projektor und die Leinwand herunterfahren und die Klimaanlage einschalten.
In diesem Artikel werde ich ein Verständnis für die Komplexität von Szenen vermitteln und hoffentlich den KNX Fachmann in die Lage versetzen, einfache, leicht zu bedienende und zuverlässige Lösungen für den Endbenutzer zu bieten. Ich kann keine Ratschläge zur Beleuchtungsplanung geben, die ein eigenständiges Thema ist, empfehle aber, sich damit näher zu befassen, denn ohne die richtige Beleuchtungsplanung kann jede Szeneneinstellung der Versuch sein, "etwas aus dem Nichts" zu machen.
Allgemeine Überlegungen
Der erste Schritt besteht darin, sich bewusst zu machen, dass die Platzierung und Speicherung einer Szene oder mehrerer Szenen eine sorgfältige Planung erfordert. Einige Hersteller bieten spezielle Szenensteuerungen an - in der Regel Geräte für die Hutschienenmontage, aber auch Relais, Dimmer, Schalter, Raumregler, Touchscreens, Server und Remote-Geräte (nicht KNX) sind Orte, an denen Szenen verfügbar und somit gespeichert sein können. Ohne Erfahrung ist es verlockend, die Szene einfach im ersten verfügbaren Gerät mit einer Szenenfunktion zu speichern.
Hier sind einige Kriterien, die man bei der Planung berücksichtigen sollte:
- Welche Folgen hat es für den Gesamtbetrieb der szenengesteuerten Geräte, wenn das Gerät, das die Szene speichert, nicht mehr verfügbar ist (z.B. Produktausfall, Netzwerkausfall)?
Wenn Sie einen Raum mit mehreren Beleuchtungskreisen und einer Jalousie haben, speichern Sie die Szenen in einem Raumcontroller, der sich physisch in diesem Raum befindet (in diesem Fall betrifft ein Ausfall nur diesen Raum), oder speichern Sie die Szene an einem anderen Ort?
- Wie aktiviert der Kunde die Szene(n)?
Hier können Sie eine Installation auf den Punkt bringen. Nehmen wir zum Beispiel einen "einfachen" 4-Tasten-Schalter. Je nach Hersteller des Schalters kann eine einzige Taste mehrere Aufgaben erfüllen, z. B. einmal drücken für Szene 1 (kann alles "voll ein" sein), nochmals drücken für Szene 2 (kann alles "voll aus" sein). Das mag z. B. für die Taste oben links in Ordnung sein, aber die nachfolgenden Tasten eignen sich am besten für einzelne Szenen, die auf verschiedene Stufen eingestellt sind. Und was ist, wenn man eine Dimm- oder Helligkeitsfunktion in den Schalter einbauen möchte?
Die Szene muss nicht unbedingt von einem physischen Gerät aktiviert werden. Es könnte sein, dass die Szene von einer Zeitschaltuhr ausgelöst wird (z.B. für Außenbeleuchtung).
Wenn eine Szene existiert, kann dieselbe Szene von verschiedenen oder mehreren Geräten aus aktiviert werden, z.B. von einer App oder einem anderen vernetzten System.
- Wie erkennt der Kunde die Szene?
Wie viele Installationen habe ich gesehen, bei denen es eine Reihe von Tasten gibt, die keine Beschriftung haben! Selbst nachdem man die einzelnen Tasten gedrückt hat, weiß man nicht, was sie bewirken. So einfach es auch scheinen mag, eine Beschriftung wäre ein guter Anfang, wie z.B. 'Küchenparty', 'Entspannen' usw.
- Wie wird ein Szenenbild verändert?
Wenn die Szenen vollständig in der ETS enthalten sind, sollte es möglich sein, die Tasten der lokalen Raumregler zum Einstellen und Speichern der Szene einzurichten, aber in den meisten Fällen müssen Sie Ihrem Kunden erklären, wie dies geschieht, und ohne schriftliche Anweisungen kann er es leicht vergessen.
Die grafische Einstellung der Szene ist viel einfacher, warum also nicht die App oder die PC-Visualisierung zur Einstellung der Szene verwenden.
- Szenenkapazität
Alle Geräte haben eine Grenze für die Anzahl der Kanäle pro Szene und die Anzahl der Szenen. Bei der Planung müssen Sie die Szenenkapazität mit allen anderen hier aufgeführten Kriterien abgleichen.
Szenenspeicherung
Bei den meisten Projekten gibt es eine Reihe von Geräten, die Szenen speichern können. Daher müssen Sie möglicherweise in den Datenblättern nachsehen oder besser noch die Produktdatenbank in der ETS laden, um mehr herauszufinden. Hier einige Planungsüberlegungen bei der Wahl des Speicherortes für eine Szene oder mehrere Szenen:
Szenensteuerungen - obwohl sie in sich geschlossen, leicht zu identifizieren und einfach zu erweitern sind, sind Szenensteuerungen eher in älteren Installationen zu finden. Wenn Sie heute einen finden, ist er wahrscheinlich eine teurere Option, zumal viele KNX-Geräte heutzutage über eingebaute Szenenkapazitäten verfügen.
Schalter oder Raumcontroller - ideal, wenn Sie einen einzigen Ort oder eine einzige Aktivität haben - so können in einer Küche, in der es vielleicht mehrere Beleuchtungskreise gibt, Szenen für diese auf dem Küchenschalter gespeichert werden, wodurch die Aktivitäten lokalisiert bleiben. Bei mehreren Räumen, in denen mehrere Szenen benötigt werden, kann es leicht passieren, dass der Szenenplatz knapp wird und man versucht ist, Szenen von einem Raum auf einen anderen zu übertragen. Das kann sehr schnell unübersichtlich werden.
Relais und Dimmer - die Platzierung der Szene in einem Dimmer hilft, den Busverkehr zu reduzieren, da nur eine einzige Gruppenadresse gesendet wird, was in einer kleineren Installation kein Problem darstellt.

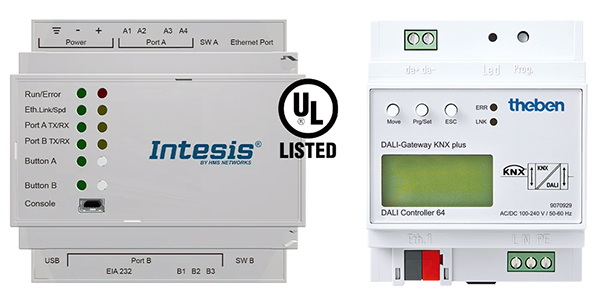

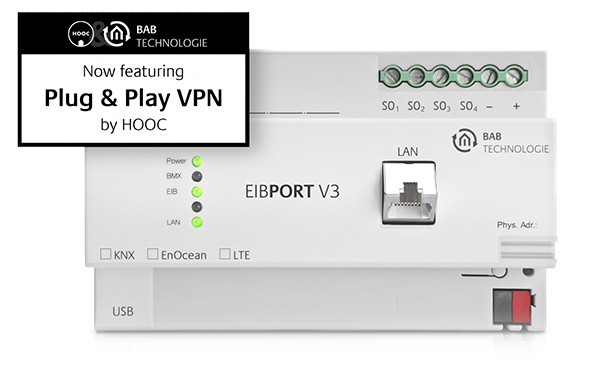

KNX Server - ein KNX Server ist definiert als ein Gerät, das eine physikalische Verbindung zum KNX Bus hat. Es gibt eine Reihe von KNX-Servern auf dem Markt, auch wenn manchmal nicht ohne weiteres ersichtlich ist, dass die Produkte eine direkte KNX-Verbindung haben. Ein Server ermöglicht es, alle Szenen an einem Ort zu speichern und somit eine einfachere Handhabung und Organisation zu ermöglichen.
Remote Server oder Apps - indem man einem Dritten einen Satz von Gruppenadressen mit Rückmeldungen zur Verfügung stellt, kann die Szenensituation von KNX weggenommen werden. Bei Bedarf kann die Szene aber auch in einem KNX Gerät gespeichert und aus der Ferne abgerufen werden.
DALI-Szenen - Das DALI-2-Protokoll erlaubt 16 Szenen an einer DALI-Schleife. Einer der Vorteile von DALI ist, dass bis zu 64 Leuchten an einer einzigen Schleife angeschlossen werden können. Diese Anzahl von Leuchten wird sich mit Sicherheit über mehrere Räume erstrecken - selbst wenn es zehn pro Raum wären, sprechen wir immer noch von sechs Räumen oder mehr. Die Einschränkung besteht darin, dass wir, wenn wir vier Szenen pro Raum benötigen, dies mit einem DALI-Controller nicht wirklich erreichen können, da im Rahmen des DALI-Protokolls nur sechzehn Szenen verfügbar sind.
Die Verwendung eines oder mehrerer der oben genannten Speicherplätze kann eine zufriedenstellende Lösung darstellen, aber denken Sie daran, dass es einige Zeit dauern kann, bis man versteht, was man getan hat, wenn das Projekt aus irgendeinem Grund erneut angegangen werden muss, und daher lohnt sich ein einfacher Schaltplan oder eine Beschreibung.
Abschluss
Bei der Planung von Szenen für ein Projekt gibt es viele praktische und operative Überlegungen. Etwas für den Endbenutzer "einfach" erscheinen zu lassen, kann eine Herausforderung sein, und um einen reibungslosen Betrieb zu gewährleisten, muss man vorausdenken. Wie dieser Artikel zeigt, gibt es viele Variablen, und während die Einrichtung einzelner Szenen einfach sein mag, ist es sehr wahrscheinlich, dass sich für verschiedene KNX Projekte unterschiedliche Lösungen ergeben.
Der Trend bei der Einstellung von Szenen geht eindeutig in Richtung der Hauptbenutzerschnittstelle, die ein Tablet oder ein Handheld sein kann, wo die Szeneneinstellungen einfach geändert werden können, aber es gibt auch viel, was für wandmontierte Schalter spricht, da sie nicht leerlaufen und eine dedizierte Steuerung bieten.
Dank KNX haben Systemintegratoren die Flexibilität, einige bemerkenswerte Kombinationen von Aktionen und Steuerungsoptionen anzubieten, die nicht nur den Benutzerkomfort erhöhen, sondern auch zum Energiesparen beitragen können.
Andy Ellis ist der Gründer und Geschäftsführer von Household Automation Ltd. und dessen Schwesterfirma Knxion Ltd., die Beratung, Design, Installation und Nachbetreuung von Kunden im Bereich der Gebäudeautomation für Wohn- und Gewerbeimmobilien anbieten.
