Michael Bendtsen skizziert die verschiedenen Arten von KNX Gruppenadressenstrukturen und die besten Praktiken, die bei der Konzeption, Planung und Konfiguration von KNX Systeminstallationen verwendet werden sollten.
Um ein effizienter KNX-Programmierer zu sein und KNX-Projekte von Anfang bis Ende reibungslos ablaufen zu lassen reibungslos ablaufen zu lassen, müssen Sie sich Gedanken darüber machen, wie Sie die wie Sie Ihre KNX Gruppenadress-Strukturen (GA) während der Entwurfs- und Planungsphase und Planungsphase der Installation.
Einige der häufigsten Probleme im Zusammenhang mit KNX-Installationen und ETS-Programmierung entstehen durch die folgenden Probleme im Zusammenhang mit KNX Gruppenadressen:
- Kein klarer Überblick oder das Wissen, wo Details in Ihrem KNX Projekt zu finden sind.
- ETS Programmierung ist schwierig und mühsam, wenn es keine klare KNX Gruppenadressenstruktur gibt.
- KNX Gruppenadressen, die schlecht strukturiert sind, erschweren die Fehlersuche.
- KNX-Gruppenadressen, die schlecht dokumentiert sind, erschweren die Visualisierung.
- Keine Beschreibungen oder Details für KNX-Gruppenadressen erschweren die Übergabe.
- Die Verwendung von festen Indizierungen und Namen für alle Projekte erschwert die Skalierung der Projekte.
Für komplikations- und störungsfreie Programmierung in der ETS sollten KNX Gruppenadressen richtig strukturiert, selbstdokumentiert und leicht lesbar und verständlich sein.
Unterschiedliche Arten der KNX Gruppenadressstruktur
Gelegentlich kann es sein, dass Sie verschiedene Arten von GA-Strukturen in Ihrem Arsenal haben müssen, um verschiedenen Arten von KNX Projekten. Es gibt keine "magische" GA-Struktur, die besser ist oder oder besser funktioniert als der Rest; die beste GA-Struktur ist einfach die, die Sie gut kennen und mit der Sie sich wohl fühlen. Es gibt jedoch Vor- und Nachteile für jede unterschiedliche Struktur, die ich im Folgenden skizzieren werde.
Wir können die verschiedenen GA-Strukturen grob in drei Hauptgruppen einteilen, nämlich funktionsbasiert, gebäudebasiert und gerätebasiert.
- Funktionsbasierte Gruppenadressstruktur - diese wird im Allgemeinen von der KNX Association gefördert.
- Gebäudebasierte Gruppenadressstruktur - diese wird meist in größeren Projekten verwendet.
- Gerätebasierte Gruppenadressstruktur - dies ist eine weniger bekannte Variante der funktionsbasierten GA-Struktur, aber dennoch eine Erwähnung wert.
In Außerdem gibt es viele verschiedene Variationen dieser Gruppen.
Um diese Gruppenadressierungsprinzipien zu vereinfachen, ist es am besten, sie nur als zwei verschiedene Teile:
- Haupt- und Mittelstruktur - die den Rahmen vorgibt, wie wir alles aufbauen.
- Gruppenadressen, die für alle Arten von Strukturen gleich sind - die wir GA-Set nennen können.
Durch die Aufteilung des GA-Sets wird klarer, wie die Haupt- und Mittelstruktur aufgebaut sein sollte. Wenn wir zum Beispiel eine Funktion "Dimmen" haben, dann könnten wir ein GA-Set für Dimmen haben, das die folgenden 5 Gruppenadressen umfasst:
- SW (Switch)
- FB (Switch Feedback)
- DIM (Dimming)
- VAL (Value)
- VALFB (Value Feedback)
Es spielt Es spielt keine Rolle, ob wir eine funktions-, gebäude- oder gerätebasierte Struktur haben, da wir immer noch das gleiche GA-Set haben, wie unten gezeigt.

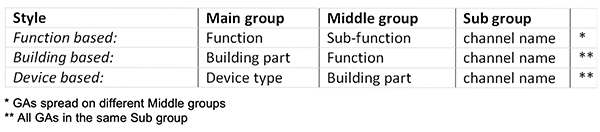

Wir können auch die Unterschiede zwischen der Haupt-, Mittel- und Untergruppe in dieser Matrix sehen.

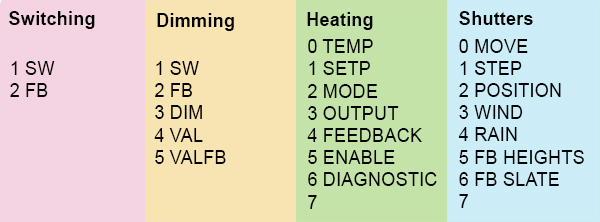

Wenn Sie also Ihre GA-Sets zu diesen verschiedenen Strukturen hinzufügen, werden Sie etwas haben, das wie folgt aussehen könnte:
Hinweis: Es ist wichtig, den Unterschied zwischen einer Gruppenadressenstruktur Struktur und einem Gruppenadressensatz zu verstehen. Wenn Sie diese Trennung vornehmen, können Sie beginnen Gruppenadressensatz zu definieren, den Sie verwenden möchten, und ihn dann in der Struktur Ihrer Wahl zu platzieren.
Abschluss
Einige der häufigsten Probleme im Zusammenhang mit KNX Installationen und ETS Programmierung entstehen durch Probleme im Zusammenhang mit KNX Gruppenadressen, so dass die beste Praxis darin besteht, eine die Verwendung einer geeigneten Gruppenadressenstruktur und die Organisation von Gruppenadressen in Sets zu organisieren, die für alle Arten von Strukturen gleich sind. Dieser Artikel dient als Einführung in dieses Thema und weitere Lektüre wird empfohlen. empfohlen.
Michael Bendtsen ist der Inhaber des Elektroplanungsbüros BEMI Automation und ein akkreditierter KNX Partner mit über 15 Jahren Erfahrung in der Installation von mit der Installation von KNX Systemen im gewerblichen und privaten Bereich.
