Von Mark Warburton, Ivory Egg. Draußen wird es kalt, jedenfalls auf der Nordhalbkugel, also wird es Zeit für einen Artikel über Heizungssteuerung. Die dezentrale Natur von KNX macht es ideal für die Heizungssteuerung, besonders in Systemen mit vielen Zonen und Gerätetypen. Die Integration von UFH mit Heizkörpern zur Verstärkung und Klimaanlagen mit Fensterkontakten zur Deaktivierung hört sich kompliziert an, ist aber dank der Intelligenz der meisten KNX Thermostate eigentlich recht einfach. Obwohl KNX standardisiert ist, ist die Raumtemperaturregelung einer der Bereiche, in dem es große Lücken zwischen den Herstellern in Bezug auf Funktionalität und Benutzersteuerung gibt. Nichtsdestotrotz gibt es einige Gemeinsamkeiten zwischen allen Herstellern, also lassen Sie uns zunächst einen Blick auf diese Aspekte werfen.
Raumtemperaturregelung kann ein kompliziertes Thema sein. Temperatursensorik Bei KNX Thermostaten gibt es zwei Hauptoptionen: - Tastatur mit integriertem Temperatursensor und Regelung. Diese gibt ein Bedarfssignal aus, das auf dem definierten Sollwert und der Temperatur basiert. Die Tastatur kann über ein Display verfügen, um den Sollwert zu ändern, oder alternativ muss dieser über eine separate Benutzeroberfläche eingestellt werden. - Tastatur nur mit integriertem Temperatursensor. Dieser muss an einen separaten Regler weitergeleitet werden, der häufig in einem Verteilerregler zu finden ist, der dann die Bedarfssignale ausgibt oder sie intern verwendet. Da kein Display vorhanden ist, muss an anderer Stelle des Systems eine Benutzerschnittstelle vorgesehen werden, um den Sollwert zu ändern und Rückmeldungen zu erhalten. Obwohl der Thermostat im Allgemeinen neben der Tür angebracht ist, was angesichts des Luftstroms nicht ideal ist, gibt es einige Möglichkeiten, dies zu kompensieren: - Kalibrierung - alle KNX Temperatursensoren haben die Fähigkeit, die Temperatur zu kompensieren. Sobald eine genaue Raumtemperatur ermittelt wurde, kann der Sensorwert in den Geräteparametern kalibriert werden. - Externer Temperatursensor - damit kann eine Temperatur von einer anderen Stelle im Raum mit dem Thermostat kombiniert werden oder ihn sogar ersetzen. Da die meisten KNX Schalter jetzt einen eingebauten Temperatursensor haben, können Sie die Temperatur an jedem Ende des Raumes ablesen und so ein repräsentativeres Ergebnis erzielen. Mehrere Stufen Die meisten KNX Heizungsregler unterstützen 4 Stufen des Heizens und Kühlens: - Heizen Basis - Heizen Zusatz - Kühlen Basis - Kühlen Zusätzlich Jede Stufe hat einen eigenen Ausgang und definierte Schwellenwerte für die Verwendung. Eine 2-stufige Heizsituation könnte zum Beispiel wie folgt definiert werden: - Sollwert = 20º - Zusätzliches Band = 2º - Primäre Quelle = UFH - Sekundär = Heizkörper Fällt die Temperatur unter den Sollwert abzüglich des Zusatzbandes (20-2=18), werden die Heizkörper eingesetzt, bis die Temperatur wieder ansteigt. Auf diese Weise wird die Raumtemperatur konstant und so angenehm wie möglich gehalten. Zwischen Heizen und Kühlen gibt es außerdem eine Totzone, um zu verhindern, dass die beiden Systeme miteinander konkurrieren. Das System kann entweder so eingestellt werden, dass es automatisch zwischen Heizen und Kühlen umschaltet, oder es muss manuell umgeschaltet werden. Relative Betriebsartwechsel Das Konzept, Modi zur Anpassung des Sollwerts zu verwenden, anstatt den Sollwert direkt zu ändern, ist seit langem ein Merkmal der KNX Thermostate. Es bietet eine einfache Möglichkeit, den Sollwert für das gesamte Gebäude zu verringern, ohne dass für jeden Raum oder jede Zone spezifische Sollwerte festgelegt werden müssen. Das Standardformat verwendet einen Offset von einem Basissollwert.
Standardformat für Temperaturmodi. Dieses Konzept funktioniert sehr gut, wenn der Benutzer weiß, dass das System in den Komfortmodus umgeschaltet werden soll, bevor der Sollwert geändert wird. Viele Kunden haben jedoch Schwierigkeiten, dieses Konzept zu verstehen, insbesondere in Ländern, in denen die Änderung des Sollwerts die übliche Methode ist. Dies veranlasst Integratoren dazu, sowohl die Funktion zur Änderung des Modus als auch die Möglichkeit zur Anpassung des Sollwerts anzubieten. Damit dies korrekt funktioniert, muss der Thermostat in den Komfortmodus umgeschaltet werden, bevor der Sollwert angepasst wird, da sonst der Sollwert nicht mehr synchronisiert wird. Dies wird in der Regel dem Kunden überlassen, was natürlich zu unterschiedlichen Ergebnissen führen kann. Es gibt eine Reihe von Lösungen für dieses Problem, aber an diesem Punkt können die Meinungen der Hersteller über die beste Lösung auseinandergehen. Dies ist eine deutliche Erinnerung an einige der Probleme, die in Systemen auftreten, die nicht so streng standardisiert sind wie KNX! Sollwertverschiebung Diese Methode verwendet einen Inkrement-/Dekrementwert, um den Sollwert nach oben oder unten zu verschieben, ohne den Wert tatsächlich zu definieren. Dies funktioniert sehr gut und ist bei weitem die einfachste Lösung. Hersteller können dies jedoch auch anders implementieren, z. B. mit einem 1-Bit-Objekt mit 0 zum Verringern und 1 zum Erhöhen, einem 1-Byte-Wert auf ähnliche Weise oder einem 1-Byte-Wert, der als Addend oder Subtrahend verwendet wird. Es wäre ein großer Schritt nach vorne, wenn dies ein standardisierter DPT (DataPoint Type) werden würde, also hoffen wir, dass jemand von der KNX Association dies liest. Absolute Modi Ein anderer Ansatz ist die Verwendung fester Werte für jeden Modus, anstatt den Sollwert auf den Basis- oder Komfortsollwert zu beziehen. Dies vereinfacht die Angelegenheit für den Kunden, da er den Sollwert nach Belieben ändern kann, aber es ist schwierig, die Totzone zu verwalten, wenn die automatische Umschaltung zwischen Heizen und Kühlen verwendet wird, so dass ihre Anwendung begrenzt sein kann. Außerdem wird diese Funktion nur von einigen wenigen Herstellern unterstützt, so dass es zu Problemen kommen kann, wenn Sie eine Visualisierung zur Steuerung der Sollwerte einsetzen möchten.

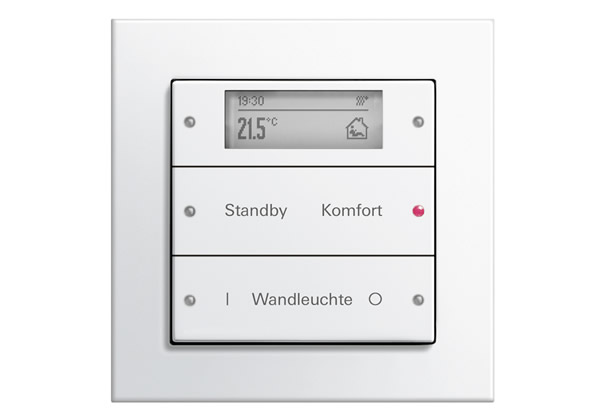

Der Gira Tastsensor 3 Plus unterstützt sowohl absolute als auch relative Betriebsartenwechsel. Vereinfachte Steuerung Einige Hersteller führen vereinfachte Betriebsartenwechsel ein, die es ermöglichen, die Anzahl der dem Kunden angezeigten Betriebsarten zu reduzieren oder nur die Änderung des Sollwerts zuzulassen. Diese Lösung wird häufig von Integratoren angeboten, insbesondere in modernen, gut isolierten Gebäuden mit großer thermischer Masse. Da es so lange dauert, bis Wärme verloren geht oder die Bausubstanz erwärmt wird, ist es oft effizienter, einen festen Sollwert für 24 Stunden beizubehalten, anstatt den Sollwert über Nacht abzusenken. Das System kann dann von der gehaltenen Temperatur auf eine Schutztemperatur umgeschaltet werden, wenn das Gebäude für längere Zeit leer steht, so dass nur zwei Betriebsarten erforderlich sind.

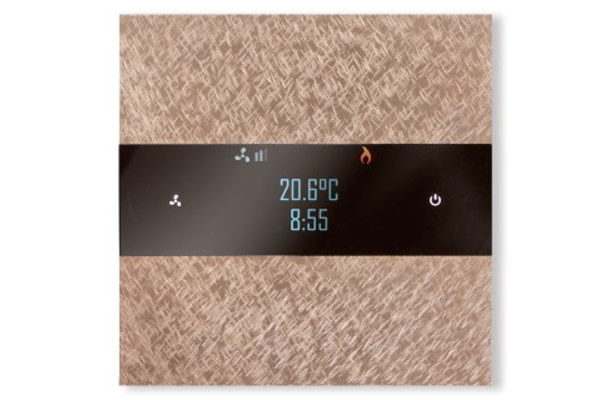

Der Basalte Deseo RTR bietet zahlreiche Funktionen zur Vereinfachung der HLK-Regelung. Zusätzliche Logik Die meisten der oben genannten Probleme treten bei der Verknüpfung mit Visualisierungs- oder AV-Systemen von Drittanbietern auf. Einige Systeme gehen weiter als andere und haben unterschiedliche Profile, die auf den im System verwendeten Thermostaten basieren, aber so oder so, solange Sie einen Logik-Controller im System haben, haben Sie die Flexibilität, verschiedene Modustypen zu integrieren oder Werte von einem Typ in einen anderen umzuwandeln. Abschluss Obwohl dieser Aspekt der Temperaturregelung mit KNX kompliziert sein kann, sollte er nicht von der Tatsache ablenken, dass KNX immer noch eine der flexibelsten Lösungen für die HLK-Regelung bietet. Mit der nativen Integration so vieler Gerätetypen, einschließlich UFH, Heizkörper, Gebläsekonvektoren, Klimaanlagen, Kühldecken, Elektroheizungen, um nur die naheliegendsten zu nennen, und der bei weitem umfangreichsten Auswahl an Benutzeroberflächen in einer endlosen Reihe von Designoptionen, bleibt es die beste Option für die Mehrzahl der Installationen. Mark Warburton ist der technische Direktor von Ivory Egg (UK) Ltd, einem Anbieter von führenden KNX Produkten und Anbieter von KNX Schulungen. www.ivoryegg.co.uk
