Von Mark Warburton, Ivory Egg.
Nachdem ich die letzten Wochen damit verbracht habe, verschiedene Kunden und Planer zu besuchen, an Vorstandssitzungen teilzunehmen und Schulungen abzuhalten, hatte ich die großartige Gelegenheit, mich wieder mit einigen der Dinge zu beschäftigen, die das KNX System wirklich einzigartig machen. Ein oft übersehener Aspekt ist die Art und Weise, wie KNX eine Plattform für die Zusammenarbeit schafft: nicht für die Produkte - wie Sie vielleicht denken - sondern für die Unternehmen und Menschen, die daran beteiligt sind, die Plattform erfolgreich zu machen. Die Möglichkeit, eng mit Konkurrenten und sogar Gegnern zusammenzuarbeiten, ermöglicht es uns allen, voneinander zu lernen, Probleme aus verschiedenen Blickwinkeln zu betrachten und letztendlich die Akzeptanz von KNX zu erhöhen.
Natürlich ist dies häufiger auf Produktebene zu beobachten, insbesondere wenn ein Hersteller über die erwartete Funktionsweise eines Produkts hinausgeht. Die Bewegungs- und Anwesenheitserkennung ist ein großartiges Beispiel dafür, wobei die Hersteller ihre unterschiedlichen Erfahrungen bei der Entwicklung von Sensortechnologie nutzen, um die Art und Weise zu revolutionieren, wie Bewegungen in einem Gebäude erkannt werden können. Dies spornt andere Hersteller an, ihre eigenen Lösungen zu entwickeln, so dass die gesamte Branche von der Entwicklung einzelner Unternehmen profitiert.
Zu diesem Zweck werfen wir einen Blick auf einige der verschiedenen verfügbaren Detektionstypen sowie auf ihre gemeinsamen Anwendungen und Produktbeispiele.
Passiv-Infrarot (PIR)
Ein PIR-Sensor umfasst einen oder mehrere Infrarotdetektoren mit einer sensorspezifischen Fresnel-Linse, die vor dem/den Detektor(en) angebracht ist. Wenn sich eine Wärmequelle im Erfassungsbereich des Sensors befindet und sich die Wärmequelle bewegt, bewirkt die Fresnel-Linse, dass die Wärmequelle intermittierend in verschiedenen Sektoren erfasst wird. Der PIR-Sensor meldet eine Bewegung, wenn sich eine Wärmequelle innerhalb eines bestimmten Zeitraums durch eine bestimmte Anzahl von Erfassungssektoren bewegt. PIR-Sensoren werden als passiv bezeichnet, weil sie nur "beobachten".
Der PIR-Sensor ist bei weitem der häufigste Meldertyp, und es gibt unzählige verschiedene Modelle mit unterschiedlicher Empfindlichkeit. Einige sind in der Lage, Bewegungen zu erkennen, die so klein sind wie eine Handbewegung, aber es gibt in der Regel einen Kompromiss sowohl bei der Reichweite als auch bei der Größe des eigentlichen Melders, um dies zu erreichen. Unabhängig davon funktionieren sie alle besser, wenn die Bewegung zwischen den Strahlen verläuft und sich nicht direkt auf die Sensoren zubewegt. Da Wärme der Auslöser ist, kann es zu Fehlauslösungen durch kleine Tiere oder Änderungen des Luftstroms im Raum kommen.
PIR-Melder gibt es schon seit vielen Jahren. Sie bieten viele Funktionen zu einem sehr günstigen Preis und eignen sich für allgemeine Bewegungen wie in Fluren und zur Detektion im Freien, während empfindlichere Modelle in Büros und Arbeitsräumen eingesetzt werden können.

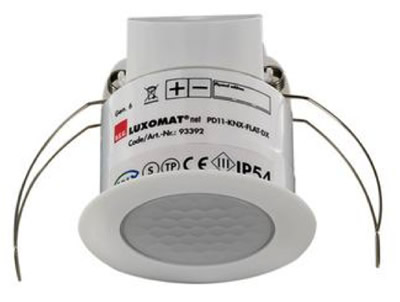

Es gibt sogar Melder wie den PD11-KNX-FLAT-DX von BEG Luxomat, die PIR als primären Auslöser verwenden, aber über ein kleines Mikrofon verfügen, um Geräusche zu erkennen, die verwendet werden, um ein falsches Ausschalten der Beleuchtung zu verhindern, und die ein hohes Maß an Funktionalität bieten, während sie einen guten Kostenpunkt beibehalten.
Ultraschall
Die Verwendung von Schallwellen zur Erkennung von Bewegungen ist nicht neu, so funktioniert schließlich auch das Sonar. Die Verwendung in einem kleinen Bewegungsmelder ist jedoch eine relativ neue Entwicklung. Der Sensor sendet Schallwellen aus, die dann über eine Empfangsantenne als Echo empfangen werden. Da Schallwellen das gesamte Volumen eines Raumes ausfüllen können, sind die Detektoren in der Lage, um Ecken herum oder in unterteilte Bereiche hineinzusehen, im Gegensatz zu Infrarot, das eine Sichtverbindung erfordert. Die hochfrequenten Schallwellen dringen jedoch nicht durch Wände hindurch, so dass sie sich perfekt für Räume wie Toiletten mit vielen Türen oder Büros mit komplexem Grundriss eignen. Diese Art von Melder kann so konfiguriert werden, dass er extrem empfindlich ist, so dass keine langen Zeitabstände erforderlich sind, um sicherzustellen, dass die fehlende Bewegung nicht nur auf eine unbewegliche Person zurückzuführen ist. Also keine Arme mehr, die in der Luft herumfuchteln!
Mikrowelle/Hochfrequenz
Mikrowellen- oder Hochfrequenzsensoren arbeiten ähnlich wie Ultraschalldetektoren und senden hochfrequente elektromagnetische Wellen aus. Wenn diese auf ein sich bewegendes Objekt treffen, wird ein versetztes Echo erzeugt, das von einer Antenne erfasst wird. Da die Hochfrequenzwellen jedoch die meisten Baumaterialien durchdringen können, ist eine sorgfältige Installation und Inbetriebnahme erforderlich, um Fehlauslösungen zu vermeiden, da Bewegungen in anderen Räumen den Melder auslösen können. Da diese Art von Produkt einen großen Erfassungsbereich haben kann, ist es ideal für große Räume wie Großraumbüros, und da die Erkennung auf jeder Bewegung basiert, nicht nur auf Wärme, ist es auch großartig für Parkplätze, wo die Fahrzeuge noch kalt sein können und daher einen Standard-PIR nicht auslösen würden.
Geräte, die über mehrere Empfangsantennen verfügen, um das Signal zu korrigieren, sind in der Lage, Bewegungen viel genauer zu erfassen, und es ist möglich, die Tiefe und Größe eines Objekts zu bestimmen, so dass sie auf die Bewegung von Objekten in menschlicher Größe abgestimmt werden können.

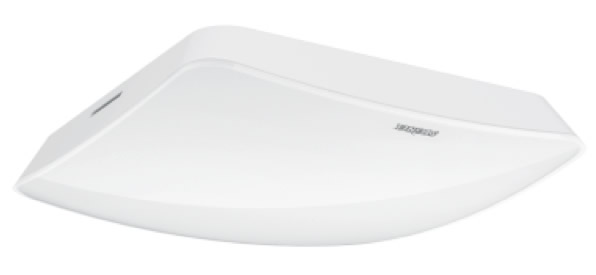

Ein Beispiel für ein Produkt, das dies auf eine andere Ebene hebt, ist der Steinel True Presence, ein Mikrowellendetektor, der auf die Erkennung der Bewegung der menschlichen Brustatmung abgestimmt ist. Dadurch ist er nicht nur unglaublich genau, sondern bietet auch einzigartige Funktionen wie die Ermittlung der Entfernung zum sich bewegenden Objekt und ob es sich auf den Sensor zu- oder von ihm wegbewegt, so dass das Gebäudeleitsystem intelligente Entscheidungen darüber treffen kann, was der Bewohner im Raum tut.
Um diese Funktionalität zu erweitern, hat Steinel mehrere Umgebungssensoren eingebaut, die neben den normalen Temperatur- und Lux-Sensoren auch VOC (flüchtige organische Verbindungen), CO2, Luftfeuchtigkeit und Luftdruck erfassen. Die Vorteile und Anwendungsfälle dieses Produkts sind weitreichend und ein perfektes Beispiel dafür, wie KNX die Innovation vorantreibt, wobei ein einziges Produkt einen großen Einfluss auf die Fähigkeiten des gesamten Systems haben kann.

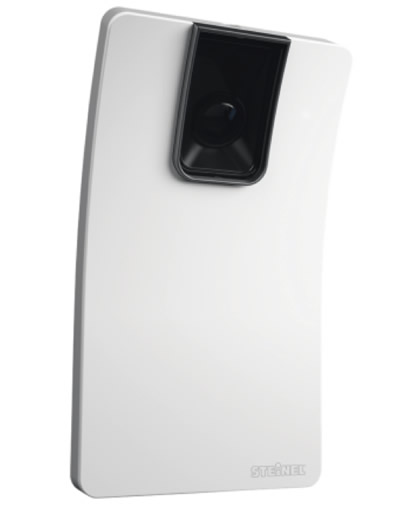

Kamera
Moderne Detektortechnologie kann jetzt mit Hilfe einer Kamera Profile menschlicher Körperformen und Negativbilder anderer Formen erkennen. Dadurch kann der Detektor nicht nur feststellen, ob sich Personen in einem Raum befinden, sondern auch wie viele es sind. Er kann sogar so eingestellt werden, dass er die Anzahl der Personen in verschiedenen Teilen eines Raums oder einer Fläche zählt. Er kann zur bedarfsgerechten Belüftung eingesetzt werden, d. h. die Geschwindigkeit der Ventilatoren wird erhöht, wenn die Anzahl der Personen in einem Raum zunimmt, er kann das Personal warnen, wenn die Warteschlangen voll sind, wie z. B. in einem Supermarkt, oder er kann in ein umfassenderes Managementsystem integriert werden, z. B. in ein Buchungssystem, um sicherzustellen, dass auf einem Universitätsgelände Besprechungsräume in der richtigen Größe ausgewählt werden. Für Sicherheitsbewusste werden keine Bilder aufgezeichnet; es wird immer nur das Livebild auf Objekte überwacht und es kann so eingestellt werden, dass es nur über den KNX Bus funktioniert, so dass sogar die Anzahl der Personen im Raum durch die Verwendung von KNX IP Secure verschlüsselt werden kann.
Schlussfolgerung
Dies sind einige großartige Beispiele dafür, wie die Zugehörigkeit zu KNX einen Hersteller dazu antreibt, in Produktlösungen zu investieren und zu innovieren, und mit den Messen ISE und Light + Building, die in den nächsten zwei Monaten stattfinden, wird es interessant sein, neue Produktentwicklungen zu sehen und die potenziellen Vorteile, die sie für das gesamte KNX Ökosystem haben können.
Die Akzeptanz des Zusammenwirkens von KNX hilft uns allen, die Branche voranzutreiben, und die Fähigkeit, zusammenzuarbeiten, ist eine der besten Stärken, die wir haben. Gepaart mit marktführenden Produktlösungen sieht die Zukunft in der Tat sehr rosig aus.
Mark Warburton ist technischer Direktor von Ivory Egg (UK) Ltd, einem Anbieter von führenden KNX Produkten und Anbieter von KNX Schulungen.
