Von Mark Warburton, Ivory Egg.
Wir werden regelmäßig gefragt, ob KNX mit einem bestimmten Produkt oder System funktioniert. Es ist zwar einfach, darauf hinzuweisen, dass KNX ein Standard ist, so dass die Frage eigentlich lauten sollte, ob das Produkt oder System mit KNX zusammenarbeitet, hilft das nicht wirklich, das Gespräch voranzubringen. voranzubringen.
Die Realität ist, dass es es zahlreiche Möglichkeiten gibt, eine Schnittstelle oder eine Verbindung zu einem KNX-System herzustellen. alle hier zusammenfassen.
Natürliche Einbindung
Natürlich KNX zu implementieren, bietet bei weitem die meisten Vorteile, da man dann Teil eines internationalen Systems mit über 80.000 Integratoren weltweit sein kann. Der beste Weg, dies zu tun, ist eine Produktentwicklung, bei der ein KNX Modul oder Stack verwendet wird, um Ihr Gerät in eine KNX Version zu verwandeln. Je nachdem, wie Sie vorgehen, müssen Sie sich als KNX Hersteller registrieren lassen und das Produkt zertifizieren lassen, aber es ist auch möglich, bereits zugelassene Produkte zu verwenden, um Ihr Gerät in eine KNX Version umzuwandeln. Für einen Überblick über KNX Stacks und verschiedene Möglichkeiten, KNX in Ihr Gerät zu integrieren, ist dieser Leitfaden von Weinzierl ein guter Ausgangspunkt.
Integration über IP
Dieser Weg wird jedoch Zeit in Anspruch nehmen und eignet sich nicht, wenn Sie ein ganzes System mit KNX verbinden wollen. KNX. In diesem Fall ist die Integration über IP am einfachsten. KNX/IP ist seit seit 2007 standardisiert und ist somit eine etablierte und markterprobte Ansatz. Die Anbindung kann über jede KNX IP Schnittstelle erfolgen, die eine Tunneling Verbindung oder über einen KNX-Router mit Multicast. Sobald das Protokoll Sobald das Protokoll implementiert ist, ist es einfach, sich mit jedem KNX System zu verbinden. Gruppenadressinformationen, die die Hauptkommunikation zwischen den Geräten während der Geräten bildet. Diese kann leicht aus der KNX Programmiersoftware ETS exportiert werden, so dass So ist es einfach, das System ohne zusätzliche Programmierung zu verbinden.
Sichere Verbindungen
Mit der kürzlich erfolgten Erweiterung des KNX Protokolls um IP Secure ist es auch möglich, jede der oben genannten Kommunikationsmethoden zu verschlüsseln, um sicherzustellen, dass nur autorisierte Geräte mit dem System kommunizieren können. KNX ist führend bei dieser neuesten Erweiterung des Systems. Weitere Informationen finden Sie in diesem Artikel.
Verwendung eines Objektservers
Ein weiterer IP-Ansatz ist die ist die Verwendung eines Objektservers wie dem Weinzierl IP BAOS, der ein binäres Protokoll verwendet oder JSON (Java Script Object Notion) zur Verknüpfung mit KNX Objekten verwendet. Dies spart die Notwendigkeit die Implementierung des KNX-Protokolls, aber es erfordert das Hinzufügen eines Geräts in die KNX Installation hinzuzufügen und es in der ETS zu programmieren. Dies kann zu unklaren Grenzen führen zwischen wer für die einzelnen Teile des Systems verantwortlich ist, weshalb die native KNX IP Integration oft bevorzugt wird.

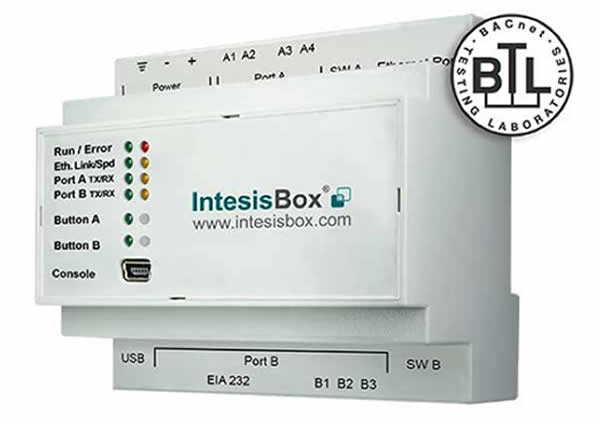

Integration von anderen Protokollen mit KNX
Es gibt viele Produkte, die Integration mit KNX bieten, vom einfachsten bis zum komplexesten Protokoll. Unter gibt es verschiedene Versionen, die es erlauben, einzelne Geräte zu integrieren Geräte zu integrieren oder ganze Systeme miteinander zu verbinden. Die am häufigsten unterstützten Protokolle sind wie folgt:
- BACnet
- DALI
- DMX
- EnOcean
- IFTTT
- LON
- Modbus
- MBUS
- OPC
Bei einer so umfassenden Liste ist es nicht verwunderlich, dass KNX oft als Übersetzer zwischen verschiedenen Systemen verwendet wird. Systemen verwendet wird. In der Tat gibt es in einigen der größten KNX Projekte nur sehr wenige nur sehr wenige KNX Aktoren, obwohl das KNX System einen enormen Datenverkehr zwischen zwischen verschiedenen Subsystemen im Gebäude durchläuft.
Einbindung von einfachen analogen oder digitalen Signalen
Das oben genannte funktioniert gut, wenn Sie mit einem protokollbasierten System arbeiten, aber was können Sie tun, wenn dies keine Option ist? Auch für diese Fälle hat KNX eine Lösung, mit verschiedenen Geräten mit verschiedenen Geräten, die eine Verbindung über Standardschnittstellen wie RS485/232, Infrarot oder analoge Signale wie 0-10V oder 4-20mA. Und selbst wenn Sie nur noch Spannungsausgängen oder digitalen E/A übrig sind, können Sie sie dennoch problemlos in KNX integrieren. Unter Obwohl es sich um die einfachste Ebene der Schnittstelle handelt, ist sie oft eine der effektivsten.

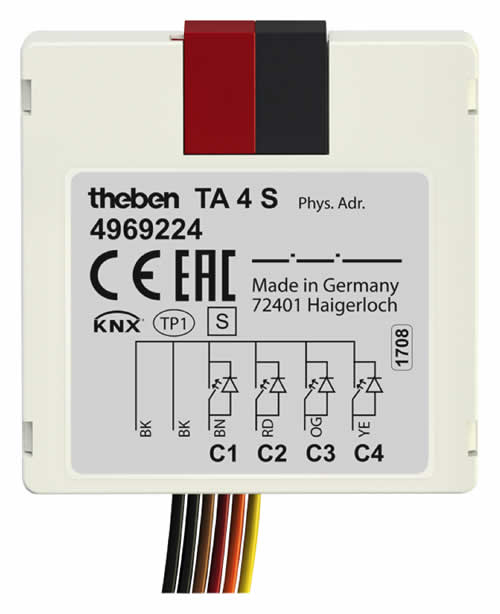

Sollen Sie eine Alarmanlage System mit KNX? Ein 4-Kanal-Binäreingang in Verbindung mit Alarmausgängen für Unscharf, Scharf, Alarm und Störung scheint eine allzu einfache Lösung zu sein, aber es ist mehr mehr als genug Informationen, um ein Standard-KNX-System um eine Vielzahl von Funktionen Standard KNX-System zu erweitern. Dazu gehören zum Beispiel das Ausschalten von Licht und Heizung und Heizung ausschalten, wenn der Alarm ausgelöst wird, oder die Innenbeleuchtung einschalten, wenn der Alarm Alarm von Scharf auf Unscharf wechselt.
Fazit
Obwohl sich KNX als eigenes Ökosystem auf dem Markt bewährt hat, bedeutet der Grad der Integration von Drittanbietern Integration von Drittanbietern ist es möglich, eine beliebige Anzahl von Systemen oder Protokollen verbunden werden, um eine Lösung zu erreichen. Nur wenn ein externes System keine keine Möglichkeit der Integration bietet, sei es in KNX oder ein anderes System oder Protokoll, ist eine Lösung nicht möglich ist. Da KNX mehrsprachig, offen und standardisiert ist, ist, muss das "andere" System auch nur ein grundlegendes Niveau der Verbindung zu ermöglichen.
Mark Warburton ist der technische Direktor von Ivory Egg (UK) Ltd, einem Anbieter von führenden KNX Produkten und Anbieter von KNX Schulungen.
