Jan Martens beschreibt die Technologie, die in einem preisgekrönten Projekt zum Einsatz kommt, das A/V mit Beleuchtung, HLK und Sicherheit im belgischen Smart Home, House BE, integriert.
Das Haus BE in der belgischen Landschaft kombiniert Ziegel, Holz und Beton mit Naturtönen zu einem atemberaubenden, modernen Haus, das ein optimales Innen- und Außenleben bietet. Innenhöfe, eine Küchenterrasse und weitläufige Grünanlagen bilden zusammen mit einem Heimkino, einem Wellnessbereich und einer Bar im Untergeschoss sowie offenen Wohnräumen ein Familienhaus mit mehr als 1000 Quadratmetern Wohnfläche.
Dieser beeindruckende Neubau, der bei den CEDIA Awards EMEA 2022 mit dem Integrated Home Level IV Award ausgezeichnet wurde, wurde von A20 Architects entworfen, die Woelf mit der Gestaltung und Integration der technischen Aspekte des Hauses beauftragten. Da der Kunde technikbegeistert war und intelligente Lösungen für sein Zuhause wünschte, die die Lebensräume und das Wohlbefinden aller Bewohner verbessern sollten, war das Projekt sehr umfangreich, und wir haben mehr als 15 verschiedene Systeme integriert.
Der Auftrag
Eine Kernanforderung des Kunden war ein benutzerfreundliches, einfaches und intuitives Hausautomatisierungssystem, das so viel Technik wie möglich im Haus automatisieren und gleichzeitig eine sichere, angenehme und komfortable Umgebung schaffen sollte. Die Familie wünschte sich außerdem eine Benutzeroberfläche, die auf mehreren Plattformen funktioniert - Touchscreens, Fernbedienungen und persönliche Geräte - und die auf allen Geräten gleich aussieht und funktioniert.
Die Lösung
Um dieses Erlebnis zu erreichen, haben wir uns für ein KNX-Backbone für komfortbasierte Anwendungen entschieden, das von der Control4-Plattform für die AV-Integration und die einheitliche Steuerung, Visualisierung und Bedienung des gesamten Hauses mit Touchscreens der T4-Serie und NEEO-Fernbedienungen überlagert wird. Unsere Überlegung hinter dieser Wahl war, dass KNX ein offenes, plattformübergreifendes Protokoll ist, so dass Sie verschiedene Technologien Ihrer bevorzugten KNX Marken als Back-End-System für Ihre Beleuchtungs- oder HLK-Steuerung verwenden können, was es wirklich einfach macht. Alles, was mit Komfort zu tun hat, basiert fast ausschließlich auf KNX; die Beleuchtungssteuerung, die HLK-Steuerung und so weiter. Es ist wirklich zuverlässig und zukunftssicher.
Darüber hinaus haben wir das Snap One Control4 System für die Integration und Visualisierung verwendet. Das Control4-System bietet eine einfach zu bedienende Oberfläche, die auf allen Plattformen identisch ist. Darüber hinaus hat es ein sauberes und modernes Design, das dem Erscheinungsbild entspricht, das unsere Kunden suchen.
Programmierung und Integration
Aus Gründen der Einfachheit und Schnelligkeit haben wir unsere KNX-Programmiervorlage verwendet. Das Control4-System wird über den KNX Routing Gateway Treiber mit einer Multicast-Verbindung nahtlos an das KNX-System angeschlossen. Die Control4-Lösung ist die Schnittstelle für Audio, Video, Beleuchtung, Sicherheit, Beschattung und mehr im Haus BE.
Audio

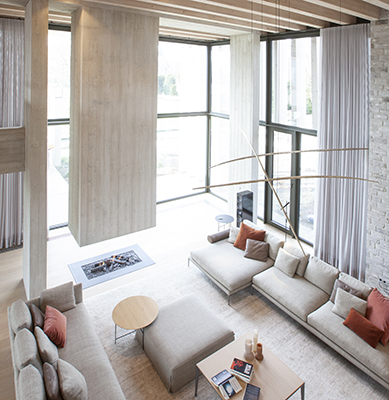

Das umfangreiche Anwesen verfügt über 21 Audio-Zonen, darunter eine High-End-Stereo-Zone und ein Heimkino, das von einem separaten Verstärker für jede der beiden Zonen unterstützt wird. Dadurch ist das System in der Lage, in jedem Raum ein hochwertiges Klangerlebnis mit ausreichend Leistung zu liefern. Im gesamten Haus wurden Deckenlautsprecher und im Hauptwohnzimmer freistehende Lautsprecher installiert. Control4 ermöglicht den Zugriff auf AirPlay und TuneIn, so dass der Kunde Musik auf Knopfdruck streamen kann, während Triad-Verstärker eine hochauflösende Wiedergabe gewährleisten.

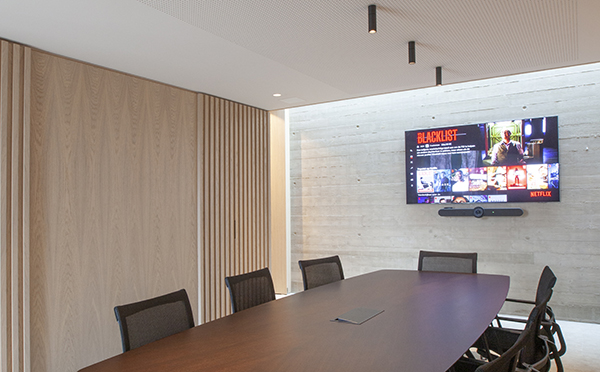

Video

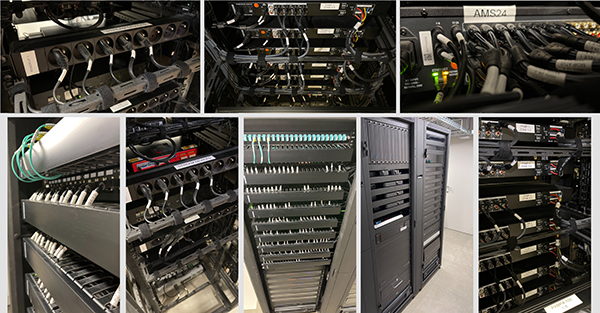

Bei der Konzeption des Videosystems waren einige der Quellen und Bildschirme weit über 100 Meter entfernt, weshalb wir uns für ein Video-over-IP-System entschieden und uns für Produkte einer anderen Marke von Snap One, Binary, mit ihren MOIP 4K Ultra HD Media-over-IP-Sendern, -Empfängern und -Controllern entschieden. Dadurch wurde die Flexibilität geschaffen, überall im Haus Quellen hinzuzufügen, und dank des hervorragenden drahtlosen Datennetzwerks für den Innen- und Außenbereich ist auch die Flexibilität gegeben, falls die Eigentümer zu einem späteren Zeitpunkt an anderen Stellen Videos hinzufügen möchten. Es gibt 10 verwaltete Switches im Haus, darunter die Pakedge MS-2424, MS-12-12 und MS-4424s, die in sechs verschiedenen Racks untergebracht sind und 328 verwaltete UTP-Anschlüsse im gesamten Bereich bereitstellen.
Sicherheit
In Bezug auf die Sicherheit installierten wir ein IP-basiertes System, was bedeutet, dass die Programmierung, Konfiguration und Integration des Control4-Systems auf IP-Ebene erfolgte, was es dem Team ermöglichte, auf alle Melder und Sensoren im Haus zuzugreifen. Auch die Alarmanlage wurde in das Hausautomationssystem integriert, um dem Kunden eine benutzerfreundliche Einrichtung zu ermöglichen.
Schattierung
Für die 26 Vorhänge im gesamten Gebäude wurden zwei Arten von Steuerungen implementiert - eine automatische über KNX und eine manuelle. Die automatische Steuerung dient der Energieeinsparung: Wenn der Alarm ausgelöst wird, werden alle Vorhänge automatisch geschlossen, so dass die Klimaanlage weniger Energie verbraucht, um die richtige Temperatur im Haus zu halten. Die manuelle Steuerung hingegen ermöglicht es dem Kunden, alle 26 Vorhänge zu verwalten und an seine unmittelbaren Bedürfnisse anzupassen.
HVAC
Das Control4-System steuert auch die HLK, da der Kunde keinen separaten Thermostat für die Temperaturregelung haben wollte. Das BACnet-Protokoll wurde verwendet, um die HVAC- und Control4-Systeme zu integrieren und sicherzustellen, dass alles über eine Schnittstelle gesteuert werden kann.
Abschluss
Das Ergebnis dieses umfangreichen Projekts ist ein atemberaubendes Familienhaus, das sowohl minimalistisch als auch charaktervoll ist und, was am wichtigsten ist, wirklich die Bedürfnisse aller Bewohner erfüllt.
Sowohl unser Team als auch der Kunde waren mit dem Endergebnis sehr zufrieden. Die Integration von KNX und Control4 hat so gut funktioniert. Und für uns war es die größte Ehre, mit den anderen Teams vor Ort an diesem Projekt zu arbeiten. Wir sind auch stolz darauf, dass der Kunde bereits ein Angebot für ein neues Penthouse unterschrieben hat, das er als Zweitwohnsitz baut, und wir freuen uns darauf, auch daran zu arbeiten.
Ausrüstungsliste
- Control4 C4-T4IW8-BL
- Control4 NE-RMT-BL
- Control4 NE-RMT-AS
- Control4 C4-T4IW10-BL
- Control4 C4-T4T10-BL
- Control4 TS-AMP1RM-BL
- Control4 TS-AMS24
- Control4 TS-PAMP8-100
- Control4 TS-SAMP1-100 BL
- Control4 EA-1 Steuerung
- Control4 C4-IOXV2
- Control4 C4-CA10
- Control4 C4-EA5
- Binär MOIP 4K RX und TX
- Binär MOIP 4K CTRL
- Pakedge PE-08I
- Pakedge FM-10G-LR
- Pakedge MS-2424
- Pakedge FM-10G-LR
- Pakedge MS-4424
- Pakedge MS-2416
- Triad One, Drahtloser/verkabelter Streaming-Verstärker
- KEF CI200RS-THX, CI130QS, CI160QS, R11 BL
- Wisdom Audio SW-1 und SUB-1
- CYP PU-304-KIT
- Future Automation WB 21, PS55-WB und WB 26-2S Wall Boxen
- Samsung QE55Q9F, QE75Q9F, Q65Q95
- TOP TV 55Q9F 55" 4K UHDTV, 65Q95 65" 4K UHDTV
- Sony VPL-VW760ES

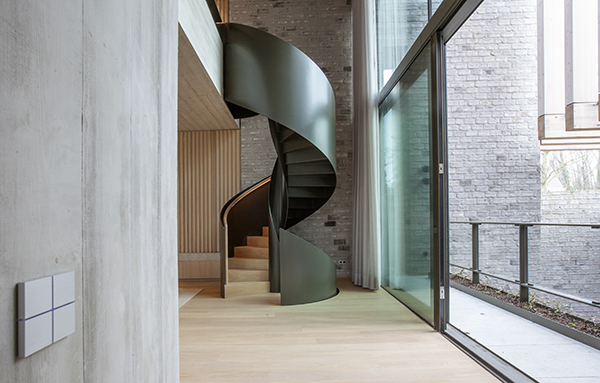

- Basalte Sentido 4-fach-Tastatur
- Basalte Auro White Sensor
- Theben DM 4 T, BM 12 T und RM 16 T KNX Dimmer
- Theben TA 4 S ad 2 SKNX Sensorschnittstelle
- Apple ATV 4K
- 2N Stand Alone Access Unit Badge Reader + Touch Keypad Inox
- Jung 2224 WH Wetterstation und WSSV 10 Netzteil
Jan Martens ist Inhaber und Systemintegrator bei Woelf, einem Spezialisten für Audio-/Videosysteme und Heimautomation im Wohnbereich.
