Von Alistair Grice, mySmartCTI. Die 1831 gegründete King's School ist Australiens älteste und eine der renommiertesten unabhängigen Schulen des Landes. Auf einem 148 Hektar großen Gelände im Vorort North Parramatta in Sydney besuchen rund 1500 Schüler vom Kindergarten bis zur 12.

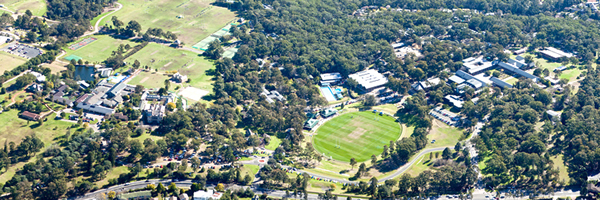

Die King's School liegt auf einem 300 Hektar großen Gelände und ist eine der renommiertesten unabhängigen Schulen Australiens. Der Bau des 20 Millionen AUS$ teuren Science Learning Centre begann Mitte 2012 und wurde 2014 abgeschlossen. Das Zentrum wird nicht nur täglich von den Schülern genutzt, sondern beherbergt auch eine Lern- und Forschungseinrichtung namens The Future Project". Mit bis zu 16 Vollzeit-Wissenschaftlern aus dem akademischen Bereich und der Industrie soll das Future Project den Studierenden die Möglichkeit geben, Wissenschaft und Technik auf eine neue und spannende Art und Weise zu erleben. Das Zentrum bietet den Studenten auch eine einzigartige Gelegenheit, etwas über die Planung und den Betrieb nachhaltiger Gebäude zu lernen. Informationspunkte im gesamten Projekt verdeutlichen die verschiedenen im Gebäude verwendeten Technologien, einschließlich der Automatisierungssysteme.
Studenten können sich über die Planung und den Betrieb nachhaltiger Gebäude informieren. Der Brief Die Aufgabe bestand darin, eine Lösung für die Innen- und Außenbeleuchtung, Außenjalousien an den Fassaden, Energie-, Wasser- und Gaszähler sowie Schnittstellen zu HLK- und natürlichen Lüftungssystemen zu finden. Planung und Entwurf mySmartCTI liefert gebäudetechnische Lösungen an gewerbliche Elektroinstallationspartner in ganz Australien und wird regelmäßig gebeten, Planungsexpertise für komplexe Gebäudeautomationslösungen zu liefern. Da es sich um ein mittelgroßes Gebäude handelt, war klar, dass das Science Learning Centre keine herkömmliche Gebäudeleittechnik benötigt, sondern ein hochkonvergiertes Gebäude mit einer gemeinsamen Betriebsplattform sein kann. mySmartCTI hat bei vielen anderen Projekten KNX Lösungen eingesetzt und wir waren der Meinung, dass dies die beste Lösung ist, um den Betrieb dieses Hochleistungsgebäudes miteinander zu verbinden.
The Science Learning Centre foyer atrium. Installation Die mySmartCTI-Vertriebs- und Betriebsteams arbeiteten während der zweijährigen Bauzeit eng mit dem Team des Elektrounternehmens Direct Electrical zusammen, um eine erstklassige Lösung zu entwickeln und zu liefern. Zum mySmartCTI-Team gehörten Rick Cubito (NSW Sales Manager), Mark Bentley (Business Development Manager), Claude Rizk (NSW Operations Manager) und Daniel Piccone (Integration Specialist). Die Projektkomponenten waren wie folgt: Kopfende Das Projekt verwendet die NETx Automation Voyager Server Software zur Überwachung und Steuerung aller Feldgeräte. Dies beinhaltet; * Überwachung und Steuerung aller Beleuchtungskanäle/-zonen mit Echtzeitstatus und Zeitplanung. * Steuerung von Außenjalousien in Abhängigkeit vom Sonnenstand mit manueller Übersteuerung. * Das MaRS-Modul für die Analyse von KNX Energie- und Hydraulikzählern. * Visuelle Anzeige der KNX Zählerstände auf der mySmart enGauge Atrium-Anzeigetafel. * High-Level-Schnittstelle zur Haustechnik und Fensterautomation über BACnet-Server.

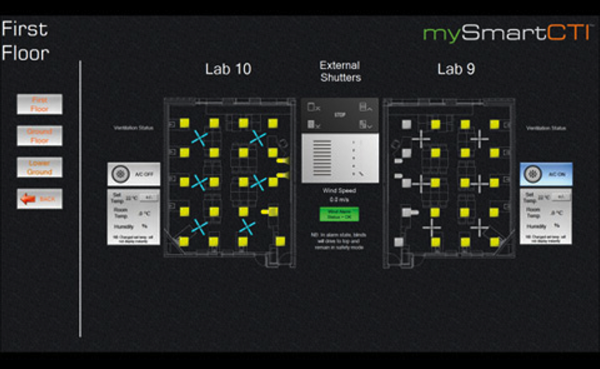

Der Status des Labors, wie er in der NETx Voyager Head End Software angezeigt wird. Steuerung der Beleuchtung Die Beleuchtungssteuerung im gesamten Science Learning Centre nutzt lokale Schaltstellen in den Labors und Seminarräumen, um den Benutzern die Möglichkeit zu geben, die Beleuchtung und die Deckenventilatoren entsprechend ihren unmittelbaren Bedürfnissen zu konfigurieren. Bewegungssensoren im Abwesenheitserkennungsmodus schalten das Licht nach 30 Minuten aus, wenn keine Bewegung festgestellt wird. In kleineren Räumen wird die Beleuchtung komplett über Bewegungsmelder im Anwesenheitsmodus gesteuert. Die externe Beleuchtung nutzt die Eingänge der KNX Wetterstation, um das Licht einzuschalten, sobald die Umgebungshelligkeit unter einen voreingestellten Wert fällt. Steuerung der Fassade Die Außenjalousien werden über die KNX Wetterstation und einen Sonnennachführungsalgorithmus in der NETx Kopfstellensoftware gesteuert. Wenn das Umgebungslicht einen bestimmten Schwellenwert überschreitet, neigen sich die Jalousien je nach ihrer Position an der Gebäudefassade in verschiedene Positionen. Zählung Energiezähler auf jeder Etage messen sowohl Strom- als auch Instrumentenwerte, während Hydraulikzähler Gas und Wasser sowie Alarme an den Wasserrückhaltetanks messen. Alle Werte werden über KNX-Zählerschnittstellen an den PC in der Zentrale weitergeleitet. High-Level-Interfacing Die mechanischen Dienste sind mit der KNX Kopfstelle über eine BACnet/IP Schnittstelle verbunden, die sich auf dem KNX IP Ethernet Backbone befindet. Dadurch kann der KNX Kopfstellen-PC die aktuellen Raumtemperaturen und den Betriebsstatus der Klimaanlage auslesen sowie die Raumtemperatursollwerte lesen und schreiben. Das Fensterautomationssystem ist ebenfalls mit dem KNX Steuerungssystem verbunden und ermöglicht das Auslesen der Raumfeuchtigkeit, des Systemstatus und das Starten und Stoppen der Klimaanlage. Dies ist wichtig, da die Steuerung des HLK-Systems sowohl mit dem Status des Fensterautomationssystems als auch mit der Anwesenheit von Personen in diesem Raum verbunden ist. Schlussfolgerung Die Installation im Wissenschafts- und Lernzentrum der King's School zeigt die wahre Stärke eines KNX-basierten Systems: Verschiedene Geräte können problemlos eine gemeinsame Infrastruktur nutzen, einschließlich Schaltstellen, Sensoren und Wetterstationen, und das mit absoluter Sicherheit in Bezug auf ihren Betrieb und ihre Kompatibilität. Darüber hinaus können Systeme, die sich nicht am KNX Bus befinden, mit einem einfachen KNX/IP-Gateway leicht über das KNX System abgefragt und gesteuert werden. Die Installation in der King's School wurde sowohl von der Schule als auch von den Kunden von mySmartCTI äußerst positiv aufgenommen. Wir hoffen, dass dieses Gebäude den Schülern noch viele Jahre lang im Stillen die Vorteile einer nachhaltigen Gebäudeplanung und eines nachhaltigen Gebäudebetriebs vermitteln wird.
Schüler der King's School bei der Forschung in den Forschungslabors des Zukunftsprojekts. Ausrüstungsliste ABB KNX IP-Router. ABB KNX DALI Gateways. ABB 8-Kanal-KNX-Relais. ABB 12-Kanal-KNX-Relais. ABB 360o KNX Anwesenheitssensoren. ABB KNX 4" Farb-Touchscreens. ABB KNX Wetterstation. ABB KNX Windgeschwindigkeits-/Richtungssensor. Hager KNX-Schalter 1fach. Hager KNX-Schalter 2fach. Hager 4fach KNX-Schalter. NETx Voyager BMS-Server. mySmart enGauge 42"-Bildschirm. KNX Schnittstellen für Wasser-, Gas- und Stromzähler. Alistair Grice ist der Marketing Manager von mySmartCTI. Als größter australischer Systemintegrator ist mySmartCTI ein mit dem KNX Award ausgezeichnetes Unternehmen, das stolz darauf ist, einen positiven Beitrag für seine Kunden, deren Mitarbeiter und die Umwelt zu leisten. www.mySmartCTI.com.au
