Michael Critchfield gibt einen Überblick darüber, wie eine KNX-Installationstopologie aussehen könnte und wie die Kommunikation zwischen KNX-Geräten innerhalb verschiedener Medien und Sicherheitstypen ablaufen kann.
In meinem letzten Artikel ging es um die Workflow-Optionen mit Gruppen. Ein weiterer wichtiger Teil jeder KNX Installation ist die Topologie. Selbst wenn sie nicht im Fokus steht und die ETS6 sich darum kümmert, gibt es immer noch eine Topologie, derer sich ein KNX Partner bewusst sein sollte. In den letzten Jahren hat sich die KNX Topologie stark verändert, daher ein Überblick über den heutigen Stand der Dinge.
KNX-Topologie
KNX unterstützt verschiedene Medientypen wie Twisted Pair (TP) Kabel, RF, Powerline und sogar KNX IoT. Und wie erwartet, unterstützt die ETS6 sie alle.
Der IP-Router

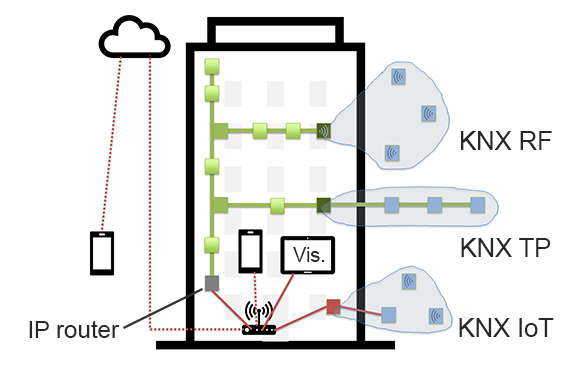

Mit der über ein Projekt verteilten Topologie können Sie verschiedene Bereiche und Linien mithilfe von Linienkopplern kombinieren, um Ihre KNX-Geräte zu verbinden. Für den Anschluss an die KNX-Installation können Sie USB-Schnittstellen, IP-Schnittstellen oder sogar IP-Router verwenden, je nach den Anforderungen des Projekts. Ein Beispiel für einen IP-Router ist unten als graues Quadrat dargestellt, das einen grünen Bereich mit dem IP-Netzwerk verbindet.
Der Segmentkoppler

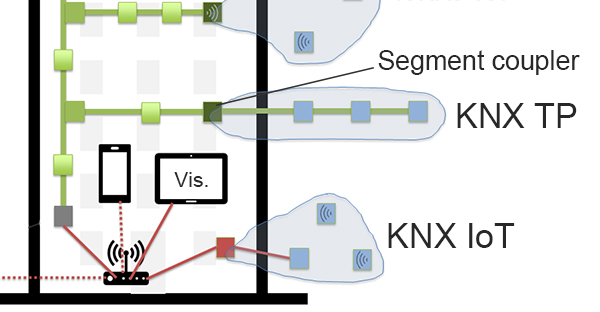

Mit der ETS6 werden auch die neueren Erweiterungen der KNX-Spezifikationen unterstützt: Segmentkoppler erlauben es, eine Linie bei gleichem individuellen Adressbereich und unter Einbeziehung von Filtertabellen weiter auszubauen. Damit werden nur relevante Gruppen über den Segmentkoppler weitergeleitet. Unten sehen Sie einen solchen Segmentkoppler als dunkelgrünen Kasten auf der TP-Linie dargestellt.
Der Medienkoppler

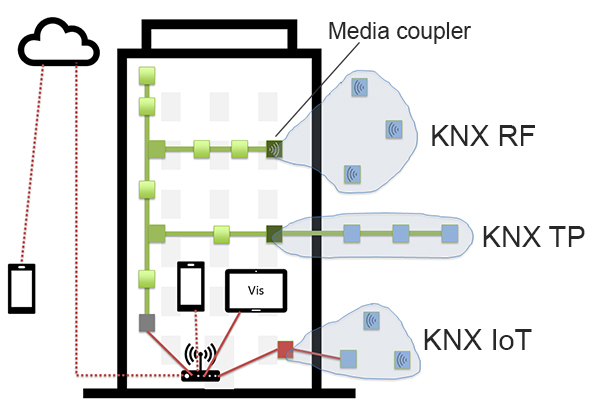

Wollte man früher eine zusätzliche HF-Leitung einbinden, musste man den Bereich mit einem Medienkoppler verbinden, was oft mit erheblichem Aufwand verbunden war. Heute, mit der Einführung von Segmenten, können Sie eine Linie um ein Segment erweitern und mit einem Medienkoppler auch auf einen anderen Medientyp wechseln. Ein solcher Medienkoppler ist unten als dunkelgrünes Quadrat dargestellt, das die TP-Leitung mit einem RF-Segment verbindet.
Der KNX IoT-Router

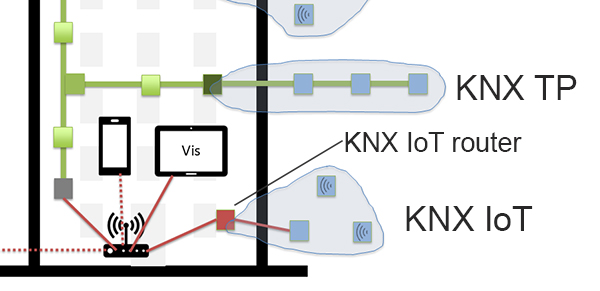

Der KNX RF Standard wurde stark erweitert zu dem, was als KNX RF Multi bezeichnet wird und bietet wesentliche Verbesserungen in Bezug auf Zuverlässigkeit, Leistung und Energieeffizienz. Natürlich ist er vollständig rückwärtskompatibel mit KNX RF und wird von der ETS6 unterstützt. Mit KNX IoT kann KNX sogar über ein IPv6 Netzwerk genutzt werden. Unten ist ein KNX IoT Router als rotes Quadrat dargestellt, der das lokale Netzwerk mit KNX IoT Geräten verbindet, entweder über Ethernet oder drahtlos über Thread oder Wi-Fi.
Cybersicherheit
Was immer mehr Aufmerksamkeit erhält, ist die Cybersicherheit. Die KNX Association hat hier schon seit Jahren eine Lösung mit KNX Secure. Von Anfang an konnte man KNX Secure-fähige Geräte zu seiner bestehenden Installation hinzufügen, aber eine Gruppe konnte entweder mit KNX Secure verschlüsselt werden oder auf einfache Weise kommunizieren - beides war nicht möglich, so dass es schwierig war, das Zusammenspiel zwischen KNX Secure-fähigen Geräten und einfachen KNX Geräten zu erreichen.

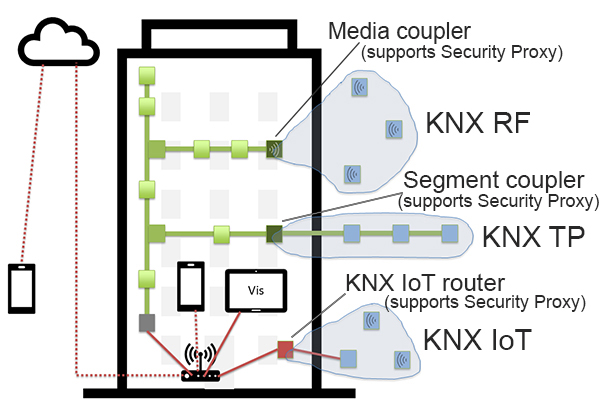

Gemeinsam mit ihren Mitgliedern hat die KNX Association eine Lösung für dieses Problem entwickelt, den sogenannten Security Proxy. Eine mögliche Anwendung dieser Funktionalität ist im folgenden Beispiel zu sehen. Der TP/RF Medienkoppler, der TP-Segmentkoppler und der IoT-Router unterstützen alle das Security Proxy Profil. Dies ermöglicht die Kommunikation von Gruppen durch KNX Secure-fähige Geräte in den jeweiligen Segmenten (hellblau skizzierte Sicherheitsdomänen) und dieselben Gruppen können von den Sicherheits-Proxys entschlüsselt werden, um in anderen Teilen der Installation verwendet zu werden, auch von einfachen KNX-Geräten.
Der Medienkoppler, der Segmentkoppler und der IoT-Router unterstützen den Security Proxy, so dass Gruppen zwischen KNX Secure und einfachen Geräten kommuniziert werden können.
Der schnelle und einfache Sicherheitscheck
Der Fernzugriff auf eine Installation ist heute eine häufige Anforderung, und KNX bietet eine Reihe von sicheren Möglichkeiten, dies zu erreichen. Unsere Mitglieder verfügen über Lösungen und unsere KNX Partner bieten dies als fachkundigen Service an.
Es ist von entscheidender Bedeutung, dass nur autorisiertes Personal über das Internet auf eine Installation zugreifen kann, und zwar nur mit authentifizierten Methoden. Sie können selbst überprüfen, ob Ihre Anlage in dieser Hinsicht geschützt ist. Rufen Sie mit einem Smartphone oder einem Computer, der sich im gleichen Netzwerk wie Ihre Anlage befindet, die Seite secure.knx.org auf und führen Sie den KNX Security Check für Ihre IP-Adresse durch.
Abschluss
KNX ist immer in Bewegung, und die letzten Jahre haben dies mehr denn je bewiesen. Der Werkzeugkasten unserer KNX Partner wächst und es ist wichtig, alle seine Möglichkeiten zu kennen. Mit neuen Medientypen und neuen Geräteprofilen wie Segmentkoppler, Medienkoppler und Security Proxy, die vielleicht alle in einem einzigen Gerät kombiniert sind, war dies noch nie so wichtig wie heute. Die Frage ist, wie werden Sie diese großartigen neuen Lösungen in KNX nutzen?
Michael Critchfield ist der ETS Produktmanager bei der KNX Association.
