Von Mark Warburton, Elfenbein-Ei. Die KNX Association hat kürzlich den Abschluss eines langjährigen Projekts zur Aktualisierung der Systemtopologie bekannt gegeben, um KNX noch leichter und einfacher nutzbar zu machen. Bis jetzt ist der kleinste Teil der Topologie ein Liniensegment mit 64 Geräten. Um die Linie zu erweitern, können mit Hilfe von Linienrepeatern 4 Segmente zusammengefügt werden, um insgesamt 256 Geräte auf jeder Linie zu schaffen. Der Grund für diese Begrenzung ist die Sicherstellung der Integrität des KNX-Telegramms, wenn es mehrere Geräte durchläuft. Mit den Fortschritten in der Elektronik wurde die Spezifikation für den Anschluss eines Geräts an den Bus aktualisiert, was bedeutet, dass KNX-Telegramme die vierfache Anzahl von Geräten passieren können, bevor das Telegramm beeinträchtigt wird. Dieser neuere Standard, bekannt als TP1-256, bedeutet, dass insgesamt 256 Geräte an eine einzige Linie angeschlossen werden können, ohne dass Linienverstärker erforderlich sind. In den letzten Jahren hat die KNX Association die Anzahl der Produkte, die diesen neuen Standard verwenden, beobachtet und auf den richtigen Zeitpunkt für die Umstellung gewartet. Da dies nun geschehen ist, wurde der KNX Grundkurs aktualisiert, um die neue Topologie widerzuspiegeln, wobei Linienverstärker als eine alte Lösung erwähnt werden. Eine weitere Auswirkung dieser Änderung ist, dass die Linie 0 (Bereichslinie) und der Bereich 0 (Backbone-Linie) nun 256 Geräte haben können, anstatt auf 64 beschränkt zu sein. Dabei müssen zwar immer noch alle an die Linie angeschlossenen Linienkoppler (LCs) berücksichtigt werden, doch wird die Flexibilität der Topologie dadurch weiter erhöht.

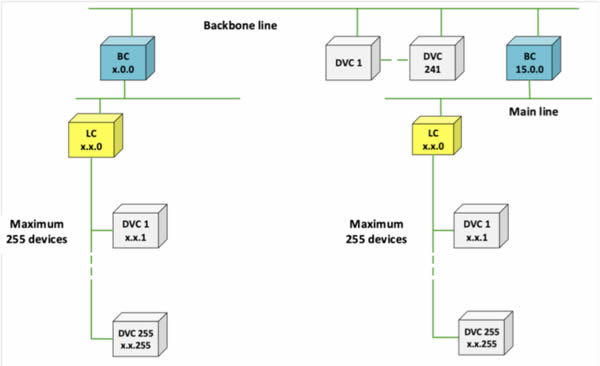

Die neue KNX Topologie Kompatibilität Die gute Nachricht ist, dass die beiden Typen von Busankopplern (BC) vollständig kompatibel sind. In der Tat haben wir alle eine Mischung aus den Geräten verwendet, ohne es zu wissen. Wenn Sie die Vorteile der neuen Topologie nutzen wollen und eine Mischung aus TP1-64- und TP1-256-Geräten benötigen, sollten Sie die folgende Formel anwenden: (4 x M x TP1-64) + (N x TP1-256) < 257, wobei M und N die Anzahl der einzelnen Gerätetypen sind. Dies ermöglicht eine maximale Anzahl von 64 x TP1-64-Geräten (da 4 x 64 = 256) oder 256 x TP1-256-Geräten und jede Kombination, die die 256-Geräte-Grenze respektiert, z. B. 32 x TP1-64-Geräte + 128 x TP1-256-Geräte (da 4 x 32 + 128 = 256). Stromversorgung Dies ändert nichts an der Funktionsweise von KNX-Stromversorgungen und die normalen Lastberechnungen müssen weiterhin durchgeführt werden. Da die meisten KNX-Stromversorgungen 640 mA haben, werden die meisten KNX-Linien immer noch mit etwa 64 Geräten belegt sein. Sobald die Lastgrenze erreicht ist, müssen Sie eine neue Linie erstellen oder einen Linienverstärker verwenden, um ein Segment zu erstellen, wie bei der alten Topologie. Es gibt einige KNX Stromversorgungen, die die Vorteile der neuen Topologie nutzen, wie die Gira 1280mA (2138 00), die in diesem Artikel vorgestellt wurde <https://www.knxtoday.com/2017/11/10426/tips-knx-power-supplies-theres-m…;. Es bleibt abzuwarten, ob wir noch größere Netzteile sehen werden, die mit vollen 256 Geräten in einer Linie zurechtkommen, aber im Moment ist die Anzahl der Geräte eher durch den Verbrauch der Geräte als durch die Topologie begrenzt.

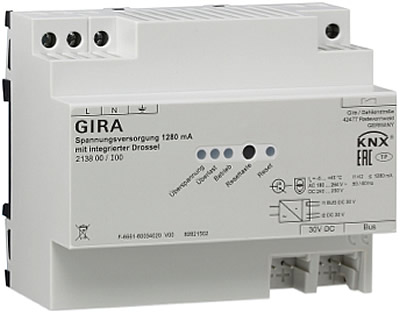

Die Gira 1280mA KNX Spannungsversorgung ist ein Beispiel für eine Spannungsversorgung, die die Vorteile der neuen TP1-256 Topologie nutzt.
Umsetzung Als Distributor, der mit zahlreichen KNX Herstellern zusammenarbeitet, haben wir eine schnelle Überprüfung durchgeführt und festgestellt, dass die Unterstützung für TP1-256 nahezu universell ist, mit nur ein paar älteren Produkten und ein oder zwei Herstellern, die nicht mit diesem neueren Standard arbeiten. Aber angesichts der Rückwärtskompatibilität und der Möglichkeit, die bestehende Topologie mit Line-Repeatern zu verwenden, sehen wir dies nicht als Problem an. Schlussfolgerung Auch wenn diese Änderung ziemlich willkürlich erscheint und es einige Jahre gedauert hat, bis sie vom KNX Standard zu den Produkten durchgedrungen ist, so ist sie doch ein weiteres Beispiel dafür, dass KNX die Zukunft im Auge hat und gleichzeitig sicherstellt, dass die Vergangenheit weiterhin berücksichtigt wird. Oder anders ausgedrückt, die Aufrechterhaltung der vollen Rückwärtskompatibilität war schon immer eine der Hauptstärken des KNX Standards, aber das bedeutet nicht, dass wir nicht auch die Vorteile neuerer Wege nutzen können, Dinge zu tun. Es vereinfacht auch die Systemgestaltung und hat das Potenzial, die Systemkosten zu senken, insbesondere bei kleineren Projekten - was nur gut sein kann. Mark Warburton ist der technische Direktor von Ivory Egg (UK) Ltd, einem Anbieter von führenden KNX Produkten und Anbieter von KNX Schulungskursen. www.ivoryegg.co.uk
