Bei Simon Buddle, SMC In dieser Reihe von Best-Practice-Artikeln werden wir uns mit verschiedenen Aspekten der Installation und mit Systemkomponenten befassen, von Ventilen bis zu Touchscreens. Wir werden uns ansehen, wie man das Beste aus den Geräten herausholt und wie man für die Zukunft plant. Eine der vielen großen Freuden von KNX ist die Verkabelung. Sie ist ziemlich einfach, extrem robust, kümmert sich nicht um die Kabel, mit denen sie in den Wänden gruppiert ist, und ist extrem einfach zu terminieren. Alles in allem ist es sehr gut durchdacht.

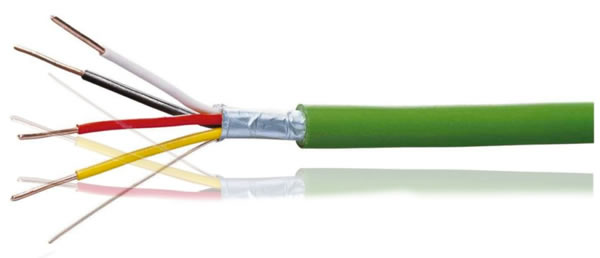

Vieradriges KNX Kabel. In Anbetracht der Tatsache, dass es nicht viel gibt, was nicht verbessert, verändert oder aktualisiert werden kann, stehen wir bei der Art und Weise, wie wir die Installation von Kabeln bei unseren Aufträgen handhaben, vor einem Rätsel. Kann die Lösung einfach darin bestehen, dass wir nur einen zweiadrigen Bus benötigen und schon sind wir fertig? Wirklich? Wie wollen Sie Ihre Kabelinfrastruktur gestalten und auslegen? Damals in der Schule wurde uns beigebracht, wie man Hauptleitungen, Backbones und etagenweise Leitungen entwirft. Im Großen und Ganzen sind diese Planungsprinzipien gut geeignet, um den Umfang und die Kapazität eines Systems zu verstehen, aber sie bieten nicht unbedingt eine nützliche Methode für die tatsächliche Installation der Kabel. Design für die Zukunft Es wäre einfach, aber naiv, ein einziges Kabel durch ein ganzes Gebäude zu verlegen. Wahrscheinlich ist es sinnvoll, für bestimmte Produkttypen eigene Leitungen zu verlegen. Viele Tastaturen oder Anzeigegeräte in den Zimmern benötigen zum Beispiel zusätzliche Energie. Sowohl die ABB Busch pri-On als auch die Basalte Deseo-Tastaturen benötigen zusätzliche Energie, um die Bildschirme anzusteuern. Wäre es also sinnvoll, sie über eine eigene Leitung mit einem vieradrigen KNX-Kabel zu betreiben? Ich schlage keine separate Software-Linie vor, sondern nur die Kabelführung. Damit können Sie dann über das gelb/weiße Paar eine zusätzliche Stromversorgung für die Bildschirme bereitstellen. Touchscreens benötigen ebenfalls mehr Strom, so dass sie auch in diesem Fall davon profitieren würden.

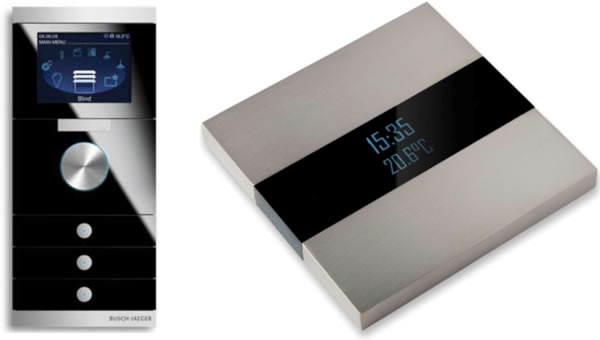

Tastaturen mit Displays benötigen Zusatzstrom. Fußbodenheizungen und/oder Heizkörperverteiler, Pumpen und Ventile werden oft schon lange vor der endgültigen Inbetriebnahme eines Gebäudes in Betrieb genommen, sei es zur Estrichtrocknung, zur Druckprüfung oder einfach, um die Baustelle über den Winter warm zu halten. Da liegt es nahe, alle diese Geräte auch über ein eigenes Kabel zu betreiben.

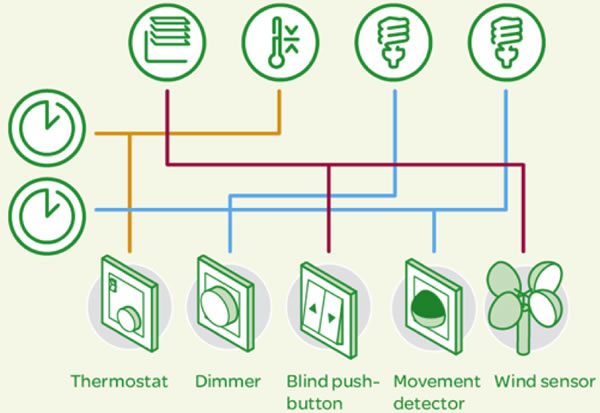

System mit Linien für Gerätetypen entworfen. Linien oder Schleifen Eine einfache Änderung des Schaltplans kann ebenfalls zu positiven Ergebnissen führen. Eine Schleife, die am Ende wieder an der gleichen Stelle endet, ist technisch nicht korrekt und sollte nicht angeschlossen werden, da es zu Datenkollisionen auf dem Bus kommen kann. Aus praktischer Sicht ist dies jedoch sehr sinnvoll. Einfach ein Ende abtrennen und fertig. Im Falle eines Problems, z. B. eines beschädigten Kabels oder eines Kundenwechsels, der die Verwendung des zweiten Paares für die zusätzliche Stromversorgung eines Geräts erfordert, ist es sehr sinnvoll, die Leitung als Schleife zu konzipieren. Sie können das Kabel an einer beliebigen Stelle auf seinem Weg durch das Gebäude unterbrechen und zwei unabhängige Leitungen schaffen, die zum selben Ort zurückführen.

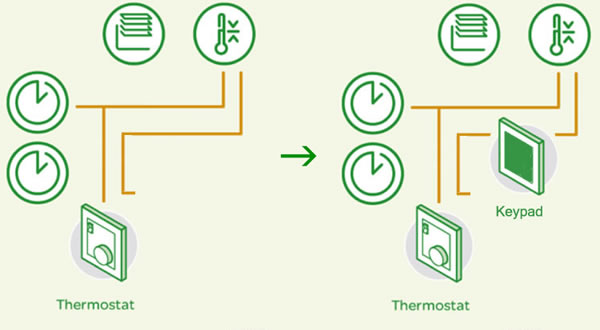

Verwendung einer vorhandenen Schleife für die zusätzliche Stromversorgung eines Geräts. Das Kabel Es gibt zweiadrige und vieradrige Versionen, und es gibt Kabel von "anderen" Herstellern. In den meisten Fällen sehe ich keinen Grund, das zweiadrige Kabel der vieradrigen Version vorzuziehen. Das zusätzliche Kupfer bietet Kapazität für die Stromversorgung, für zusätzliche Leitungen und kann uns in manchen Fällen aus dem Gefängnis holen. Ebenso scheint es angemessen, ein offizielles Kabel mit dem KNX- oder EIB-Zeichen zu verwenden.
Offizielles KNX Kabel. Ich bin sicher, dass einige diese Aussage anzweifeln werden, aber lassen Sie uns einen Blick darauf werfen, warum. Erstens ist da die Frage der Qualität. Wissen Sie, aus welchem Material das Kabel hergestellt wurde? Ich habe in der Vergangenheit schon einige Kupferkabel von sehr schlechter Qualität gesehen, die in Wirklichkeit mit Aluminium beschichtet waren. Bei dieser Art von Kabeln sinkt in der Regel die Stromkapazität, da Aluminium im Vergleich zu Kupfer einen viel höheren Widerstand aufweist. Zweitens: Wenn es sich nicht um ein offizielles Kabel handelt, übernimmt dann jemand die Garantie für seine Produkte im Rahmen der Installation oder hilft Ihnen bei der Fehlersuche? Schlussfolgerung Es ist sehr einfach, in einfachen Begriffen über Kabel zu denken, aber wir sollten sie als einen kritischen und grundlegenden Teil der Installation betrachten. Wenn die Planung von Anfang an richtig ist und das richtige Kabel für die Aufgabe verwendet wird, kann man die Flexibilität maximieren und für die Zukunft aufrüsten, aber auch gut schlafen. Gute Nacht! Simon Buddle ist der technische Direktor von SMC - Berater und Installateure für Systemintegration. Simon schreibt auch regelmäßig für KNXtoday. www.smc-uk.com
