Simon Buddle erklärt, wie die korrekte Kennzeichnung dazu beiträgt, dass KNX Tafeln für jedermann sicher zu benutzen sind.
Es ist schwierig, unsere Welt zu begreifen, wenn man sie von außen betrachtet. Wir haben eines der größten Steuerungssysteme unserer Zeit zur Hand. Die Möglichkeiten von KNX sind schier endlos, und ich will Sie nicht langweilen, indem ich sie aufzähle. Selbst das einfachste System kann eine nicht-technische Person verblüffen. Zeigen Sie ihnen ein KNX-Bedienfeld, und beobachten Sie, wie sich ein verwirrter Blick auf ihr Gesicht legt. Aber was ist das und was macht es?", wird er vielleicht sagen. Und die Antwort "Es steuert das ganze Haus" trägt natürlich nicht zur Beantwortung der Frage bei, sondern vergrößert die Verwirrung nur noch mehr.

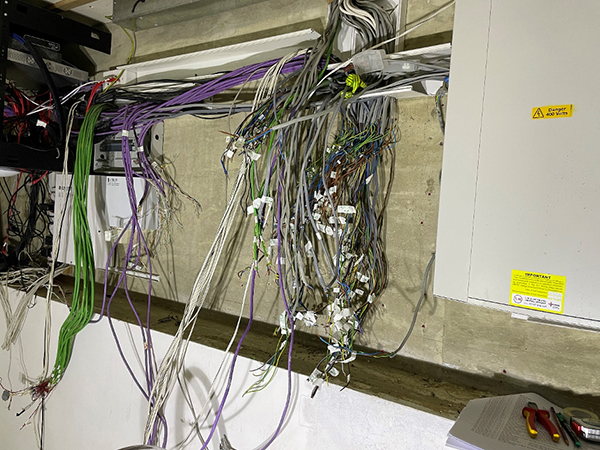

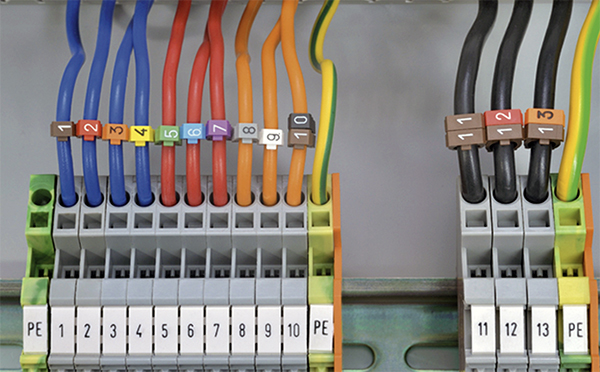

Wir leisten in der Regel hervorragende Arbeit bei der technischen Designdokumentation, was sich auf die Kennzeichnung der Kabel im Feld auswirkt. Dies wiederum fließt in die Anforderungen an den Schaltschrankbau ein, und selbst im Schaltschrank können wir Markierungen zur Kennzeichnung der internen Schaltschrankverkabelung sehen. Aber wie viel Information ist zu viel? Für mich gibt es nie zu viele Informationen. Jede Schalttafel sollte mindestens ein Etikett für jeden Kanal sowie ein laminiertes Dokument haben, auf dem nach Stromunterbrechern angegeben ist, welche Module und Kanäle gesteuert werden.

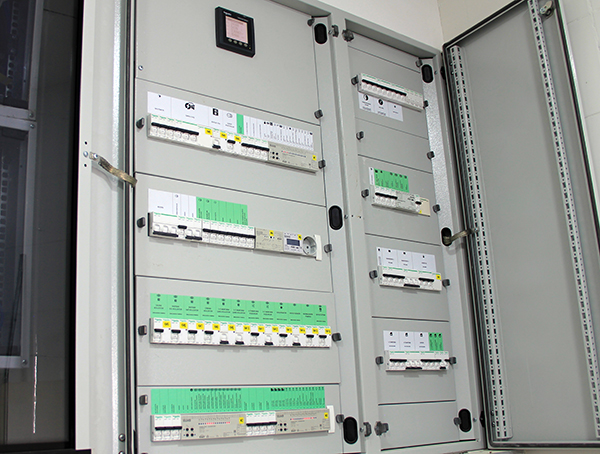

Panel-Beschriftungen
Für jeden elektrischen Unterbrecher muss festgehalten werden, welche(s) Modul(e) (Module sind Aktoren und Aktoren sind Module) er mit Strom versorgt. Das Modul wiederum versorgt mehrere Beleuchtungskreise, Heizungen oder andere Geräte. Diese müssen mit dem Stromunterbrecher vermerkt werden. Wenn zum Beispiel ein Elektriker vor Ort ist, um einen Beleuchtungsantrieb auszutauschen, sollte er leicht herausfinden können, welcher der Unterbrecher ausgeschaltet werden muss, um den Stromkreis sicher zu machen.
Der zweite Teil des Puzzles besteht darin, Informationen darüber zu liefern, wo auf einem bestimmten Modul der Stromkreis angeschlossen ist. Kann der Elektriker oder Hausbesitzer den Stromkreis manuell einschalten oder prüfen? Durch die Bereitstellung dieser Informationen entfällt die Notwendigkeit einer Steuerung über einen Wandschalter oder eine Programmierung, so dass der Elektriker nachweisen kann, dass er das Problem erfolgreich behoben hat. Ohne diese Informationen kann der Elektriker nur raten und versehentlich etwas einschalten, das zu einer Reihe von Geräten gehört, z. B. die Verteilerpumpe, aber nicht das Verteilerventil, so dass die Pumpe unter Stress steht und gegen ein geschlossenes Ventil pumpt, bis das Programm die Geräte das nächste Mal ein- oder ausschaltet.
Ein bemerkenswertes Beispiel für die Kennzeichnung von Schalttafeln findet sich in einem aktuellen KNXtoday-Artikel. Ich bin mir sicher, dass jeder zustimmen würde, dass er es vorzieht, wenn andere Gewerke nicht in unseren Schalttafeln herumstochern, aber wir wollen auch nicht jedes Mal gerufen werden, wenn ein Lichttreiber ausgetauscht werden muss oder eine Sicherung durchbrennt. Es sei denn, Sie haben einen elektrischen Zweig in Ihrem Unternehmen, in diesem Fall müssen Sie das unbedingt tun.
Elektrische sichere Trennung und Mehrfachtrennung
Jeder kompetente Elektriker wird mit der Praxis der sicheren Trennung vertraut sein. Hier sind die Regeln.
DIE REGELN DER SICHEREN ISOLIERUNG
- Holen Sie die Erlaubnis ein, um mit der Arbeit zu beginnen (in manchen Situationen kann eine Genehmigung erforderlich sein).
- Identifizieren Sie die Versorgungsquelle(n) mit Hilfe eines zugelassenen Spannungsanzeigers oder einer Prüflampe.
- Beweisen Sie, dass der zugelassene Spannungsanzeiger oder die Prüflampe korrekt funktioniert.
- Trennen Sie die Versorgung(en).
- Sichern Sie die Isolierung.
Es kann vorkommen, dass Module aufgrund von Strombegrenzungen oder praktischen Konstruktionsüberlegungen von mehr als einem Schalter gespeist werden, z. B. wenn eine Hälfte eines Moduls im Erdgeschoss und die andere im Obergeschoss gespeist wird. Wenn unsere Schalttafel, ein Modul oder sogar ein Gerät von mehr als einer Versorgung gespeist wird, müssen wir die Leute mit einem Aufkleber "Mehr als ein Isolationspunkt" warnen. Es ist nicht ungewöhnlich, dass in einem Technikraum die permanente Versorgung eines Geräts, wie z. B. einer Pumpe, über eine abgesicherte Stichleitung erfolgt, die geschaltete Spannung jedoch aus dem KNX Panel kommt. Ich würde dafür plädieren, dass die abgesicherte Stichleitung auch von der KNX Zentrale gespeist werden sollte, aber das ist nicht immer möglich.
Abschluss
Können wir uns am letzten Tag/Besuch eines Auftrags die von uns bereitgestellten Informationen ansehen und davon überzeugt sein, dass jede kompetente Person, die in die Immobilie kommt, in der Lage wäre, ihre Arbeit sicher und präzise auszuführen? Wenn sie eine Stunde mit uns telefonieren müssen, nur um eine Leuchte auszutauschen, haben wir ihnen wahrscheinlich nicht genug Informationen gegeben. Wie ich bereits gesagt habe, ist KNX das technische Lego, das fast alles im Haus möglich macht, aber was die einzelnen Module tun, kann sich von Installation zu Installation unterscheiden. Daher ist es unsere Pflicht, unsere Arbeit genau zu dokumentieren und zu kennzeichnen, damit andere sicher arbeiten können.
Simon Buddle CEng MIET, ist Berater für Future Ready Homes, einem Spezialisten für die Planung von BMS- und ELV-Servicesystemen.
