Von Nikita Thompson, Elfenbein-Ei. Hier oben in der nördlichen Hemisphäre werden die Tage zwar wärmer, aber wir wachen immer noch an dem einen oder anderen kalten und frostigen Morgen auf und sind möglicherweise auf unsere Heizung angewiesen, um aus dem Bett zu kommen. Im letzten Monat haben wir uns mit der Temperaturregelung im Bus und den drei Regelungsarten beschäftigt. In diesem Monat geht es weiter mit den vier Standardmodi, die mit KNX Thermostaten verwendet werden, und mit der zweistufigen Heizung und Kühlung. Im letzten Monat haben wir uns damit beschäftigt, wie man die Temperatur ablesen kann und welche Arten der Regelung mit KNX verwendet werden. Wie bei den meisten KNX Anwendungen gibt es eine Reihe von Möglichkeiten, um das gleiche Ergebnis zu erzielen. In diesem Monat werden wir uns näher mit der Steuerung innerhalb der Thermostate, den verwendeten Modi und der zweistufigen Steuerung befassen. Diese Modi können von einer Reihe von Geräten ausgelöst werden, sei es der Thermostat selbst, ein Touchpanel, eine Szene oder Zeitschaltuhren, wie unten vorgeschlagen. KNX Heizmodi Es gibt vier Modi, die in KNX für die Heizungs- und Kühlungssteuerung verwendet werden: - Komfort - Standby - Nacht - Frost Diese Modi ändern die eingestellte Temperatur um einen Ein-Byte-Wert (oft als RTR-Objekt bezeichnet). Bei einigen älteren Geräten wird jeder Modus über einen Ein-Bit-Trigger aktiviert, und das Gerät bleibt im zuletzt ausgelösten Modus. Bei einigen Steuerungen gibt es ein zusätzliches Objekt für eine Moduseinstellung mit höherer Priorität, die den normalen Betrieb außer Kraft setzt. Wenn Sie den Modus auf Auto (0) setzen, wird diese Übersteuerung deaktiviert und die Steuerung kehrt zum Standard-RTR-Objekt zurück, was besonders nützlich sein kann, wenn das Haus in den Standby-Modus versetzt wird.

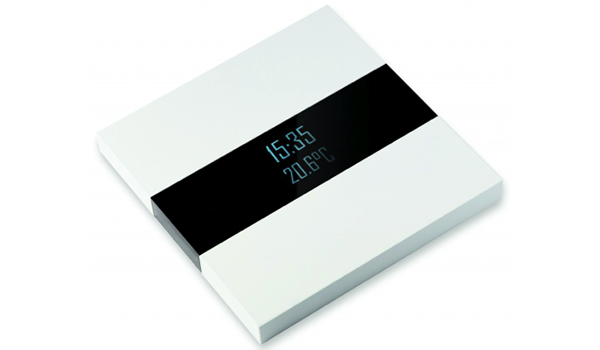

Das Basalte Deseo ist ein Beispiel für ein Touchpanel, das die aktuelle Temperatur anzeigt und auch die Auswahl des Modus ermöglicht. Diese Modi sind ziemlich selbsterklärend: Der Komfortmodus wird bei normaler Belegung der Wohnung verwendet, während der Nachtmodus verwendet wird, wenn die Bewohner des Gebäudes eingeschlafen sind. Im Nachtmodus kann die Temperatur leicht gesenkt werden, so dass die Wohnung schnell in den Komfortmodus zurückkehren kann. Der Standby- (oder Abwesenheits-) Modus wird verwendet, wenn das Gebäude nicht bewohnt ist; die Temperatur wird gesenkt, kann sich aber trotzdem relativ schnell wieder auf den Komfortmodus einstellen, sobald die Bewohner zurückkehren. Der Frostmodus wird verwendet, um das Gebäude zu schützen, wenn es über längere Zeiträume leer steht. Er hält das Haus auf einer niedrigeren, aber konstanten Temperatur, um zu verhindern, dass Rohre einfrieren.
Ohne den Frostmodus könnte Wasser einfrieren und Rohre platzen. Relative und absolute Steuerung Es gibt zwei Möglichkeiten, wie die Temperatur für die oben genannten Modi eingestellt werden kann. Diese sind relativ und absolut. Bei der relativen Regelung wird die Komforttemperatur als Master-Temperatur verwendet und die Nacht- und Standby-Werte werden mit Hilfe einer Dropback-Zahl berechnet und eingestellt. Auf diese Weise kann der Benutzer alle oben genannten Modi mit einer einzigen Temperatur einstellen. Der Frostmodus hat jedoch eine Solltemperatur, die nicht angepasst wird, wenn die Komforttemperatur geändert wird.

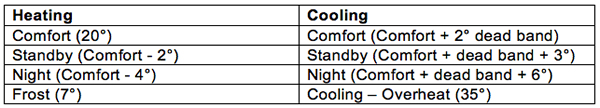

Tabelle mit typischen relativen Heiz- und Kühlwerten für die verschiedenen Betriebsarten (die Kühlwerte werden weiter unten erklärt) Mit Absolute kann der Benutzer für jeden Modus eine bestimmte Temperatur einstellen. Dies bietet ein leichter verständliches Szenario, führt aber in Wirklichkeit zu einer komplizierteren Benutzeroberfläche, da jede Temperatur manchmal bis zu achtmal geändert werden muss - jeweils einmal für die vier Modi, für die Heizung und für die Kühlung.

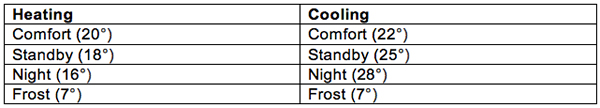

Tabelle mit typischen absoluten Heiz- und Kühlwerten für die verschiedenen Modi. Totband Unabhängig davon, welche Option gewählt wird, sollte eine Totzone in Betracht gezogen werden. Ohne eine Totzone gäbe es einen ständigen Kampf zwischen Heizen und Kühlen um jede noch so kleine Überschreitung durch einen von beiden. Ist die Temperatur beispielsweise auf zweiundzwanzig Grad eingestellt, wird die Heizung auf Temperatur gebracht und die Kühlung aktiviert, sobald die Raumtemperatur über diesen Sollwert steigt.
Wenn es keine Totzone gibt, kommt es zu einem ständigen Kampf zwischen Heiz- und Kühlsystem. Im Kühlbetrieb wird bei der relativen Regelung ein Betrag für die Totzone und ein Betrag für den Offset für Standby und Nacht angegeben. Bei absoluter Regelung ist die Totzone jedoch ein bestimmter Wert für den Sollwert des Komfortbetriebs.

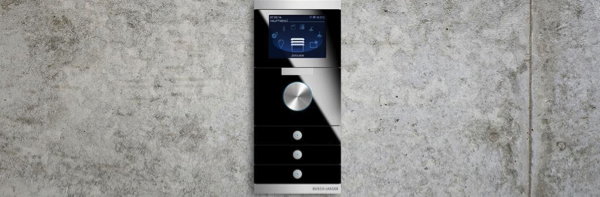

Der ABB Busch priOn verfügt über einen eingebauten Thermostat und die Möglichkeit der Betriebsartenumschaltung. Zeitschalter Die einfachste Möglichkeit für den Endverbraucher, die eingestellte Temperatur zu kontrollieren, sind Zeitschaltuhren. Oft sind diese in Thermostaten eingebaut, aber es gibt eine Reihe von Möglichkeiten, die unterschiedlichen Betriebszeiten einfach einzustellen. Je nach Installation kann eine spezielle Zeitschaltuhr für die Heizung erforderlich sein, und es gibt Zeitschaltuhren für die DIN-Schiene, bei denen die Zeiten entweder über einen kleinen Bildschirm, den Bus oder beides eingestellt werden können.

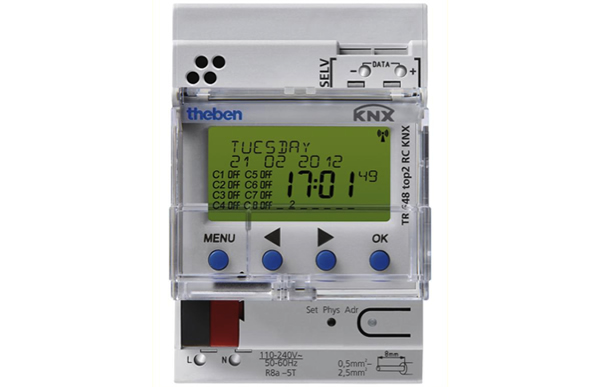

Der Theben TR 648 Top2 RC KNX ist ein Beispiel für eine hutschienenmontierbare digitale Zeitschaltuhr. Es gibt auch eine Reihe von kleinen Touchscreens, die als dedizierte Zeitschaltuhr für Heizung/Kühlung fungieren und dem Endnutzer eine zentrale Kontrollmöglichkeit bieten. In vielen Fällen gibt es bereits ein Gerät in der Installation, das ein hohes Maß an Logik und Visualisierung bietet und zu dem die Heiz-/Kühlzeitschaltuhren hinzugefügt werden können.

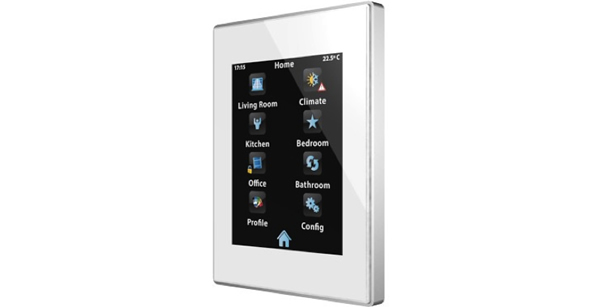

Der Zennio Z41 ist ein Beispiel für einen Touchscreen, der mehrere Timer zur Aktivierung von Modi bietet. Zweistufige Heizung und Kühlung Die meisten Thermostate bieten die Möglichkeit, eine zusätzliche Heiz- oder Kühlstufe oder beides einzuschalten. Die zweistufige Heizung bietet eine zweite Wärmequelle, wenn die primäre Wärmequelle eine Weile braucht, um den Raum zu füllen. Dies kann besonders nützlich sein, wenn die Bewohner des Gebäudes nach einer Abwesenheit wieder in den Komfortmodus zurückkehren. Obwohl im Vereinigten Königreich selten genutzt, gibt es eine zusätzliche Option für einen zweiten Kühlmodus für ähnliche Situationen in wärmeren Klimazonen.

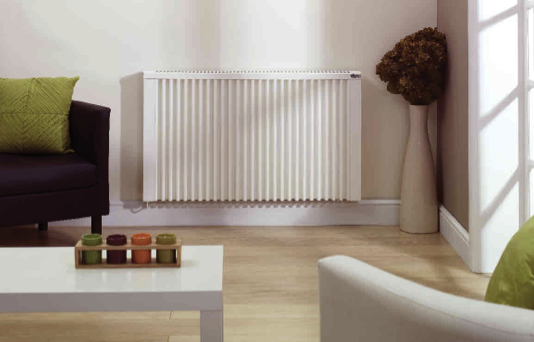

Wenn die primäre Heizquelle, z. B. eine Fußbodenheizung, eine Weile braucht, um auf Komfortwärme zu kommen, können Heizkörper als sekundäre Quelle verwendet werden. Ähnlich wie beim Wechsel zwischen Heiz- und Kühlbetrieb sollte es einen Offset geben, bevor die zusätzliche Heiz- oder Kühlstufe aktiviert werden kann. Diese Abweichung kann in den Parametern eingestellt werden, sobald die zusätzliche Stufe aktiviert ist. Die Differenz wird normalerweise auf etwa zwei Grad eingestellt, so dass bei einer Differenz von zwei Grad die zusätzliche Heiz- oder Kühlquelle aktiviert wird. Abschluss Heizen und Kühlen lassen sich mit KNX einfach und effizient steuern, und KNX bietet die Möglichkeit, die Steuerung über das bisher Mögliche hinaus zu erweitern. Obwohl die verschiedenen Heizungsmodi ein neues Konzept für diejenigen sind, die bisher keine Erfahrung mit der Heizungs-/Kühlungssteuerung hatten, sind sie sowohl für den Integrator als auch für den Endnutzer einfach zu bedienen. Im nächsten Artikel werden wir uns mit der Steuerung von Fußbodenheizungen (UHF) beschäftigen. Nikita Thompson ist Technical Sales Manager bei Ivory Egg (UK) Ltd, einem Anbieter von führenden KNX Produkten und Anbieter von KNX Schulungen. Ivory Egg bietet eine Reihe von Schulungskursen über die Heizungs- und Kühlungssteuerung mit KNX an. www.ivoryegg.co.uk
