Von Colin Price, Ivory Egg. DALI ist als kommerzielles Beleuchtungssteuerungsprotokoll, das perfekt mit KNX zusammenarbeitet, sehr bekannt. Die Frage ist, warum und wie kann DALI für die Beleuchtungssteuerung in Wohngebäuden verwendet werden?

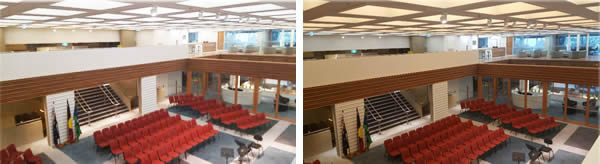

Der Systemintegrator Urban Synergy nutzte ein KNX/DALI-System zur Steuerung der Farbtemperatur und Intensität der Beleuchtung an der Technischen Universität in Sydney. Die adressierbare DALI-Beleuchtung ist in Linien oder "Universen" mit bis zu 64 adressierbaren DALI-Vorschaltgeräten organisiert. Diese sind mit Leuchten verbunden und verfügen jeweils über einen 230-Volt- und zweiadrigen Steuerbus (vereinfacht durch ein fünfadriges Kabel), meist in einer bis zu 300 m langen Daisy Chain. Werden mehr als 64 Lampen benötigt, können mehrere Universen miteinander verbunden werden, wobei KNX als Backbone verwendet wird. Um den Busverkehr überschaubar zu halten, ist es ratsam, Sensoren und andere Eingangsgeräte am KNX-Bus zu platzieren. Die DALI-Vorschaltgeräte können einzeln oder in Gruppen über ein KNX-DALI-Gateway angesprochen werden, so dass z.B. eine Gruppe von Wohnraumleuchten gemeinsam als Gruppe betrieben werden kann.

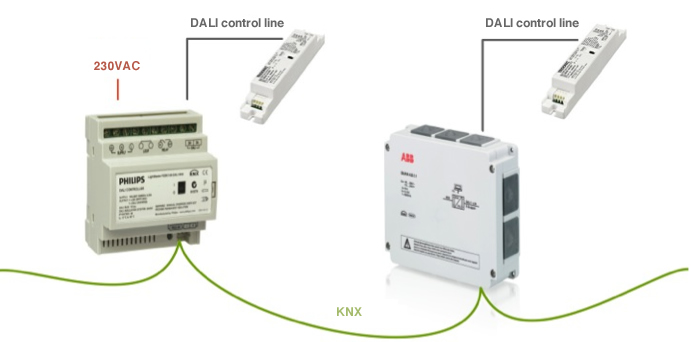

Beispiel für mehrere DALI-Universen an einem KNX-Backbone, mit Sensoren und anderen Eingabegeräten am KNX-Bus. Viele Jahre lang war DALI aufgrund der Flexibilität und der einfachen Installation eine gute Lösung für kommerzielle Projekte wie z.B. Büros, wurde aber aufgrund der hohen Kosten und der geringen Verfügbarkeit von DALI-kompatiblen Leuchten nicht im Wohnbereich eingesetzt. In den letzten Jahren sind die Kosten und die Auswahl an DALI-Leuchten und -Vorschaltgeräten drastisch gesunken, so dass auch Anwendungen im Wohnbereich in Frage kommen. Es ist jedoch nicht so einfach wie Kosten und Verfügbarkeit, da andere Faktoren berücksichtigt werden müssen, bevor DALI als Alternative zum herkömmlichen Phasendimmen eingesetzt wird. Meiner Meinung nach sind dies die Schlüsselfaktoren: Vorteile der Verwendung von DALI DALI hat eine einfache Topologie und erfordert keine radialen Schaltungen von den Stromkreisen der Lampen zur Verteilertafel. Das bedeutet unter anderem viel weniger Kupfer. Außerdem wird weniger Platz im Verteiler benötigt, da ein Modul bis zu 64 Lampen steuern kann - eine Dichte, die mit Phasendimmern nicht möglich ist. Innerhalb des Verteilers sind die Terminierung und das Kabelmanagement wesentlich einfacher. DALI-Vorschaltgeräte bieten in der Regel eine sehr weiche Dimmkurve für LED-Lampen, und nach der Installation können die Lampen per Software neu adressiert und gruppiert werden, anstatt die Stromkreise neu verdrahten zu müssen. Wenn nach Abschluss des Projekts eine zusätzliche Lampe benötigt wird, kann diese einfach zum DALI-Bus hinzugefügt und mit 230 V versorgt werden, anstatt eine neue 230 V-Sternleitung zu einem Dimmaktor in der Verteilertafel zu verlegen. Wenn sich DALI und das Beleuchtungsdesign weiterentwickeln, um die Wellness-Vorteile von abstimmbarem Weiß (menschenzentrierte Beleuchtung) einzubeziehen, kann die Steuerung angepasst werden, ohne dass die bereits vorhandene Verkabelung geändert werden muss.
Die DALI- und DALI 2-Logos. Nachteile der Verwendung von DALI Der Hauptnachteil gegenüber der traditionellen Phasendimmung ist, dass sich die Kostengleichung nicht ausgleicht. Selbst wenn eine vernünftige Anzahl von Stromkreisen in Betracht gezogen wird und somit weniger Kosten für die Verteilertafel anfallen, sind die Kosten für die Leuchten/Vorschaltgeräte immer noch höher. Schätzungen gehen davon aus, dass die Kosten für eine DALI-Installation um 50 bis 100 % höher sind als für eine herkömmliche Phasenanschnittdimmung, je nach Anzahl der Stromkreise und Lampen, die berücksichtigt werden. DALI ist nicht so einfach in Betrieb zu nehmen. Unterschätzen Sie nicht die zusätzlichen Komplikationen bei der Adressierung und Konfiguration der DALI-Gruppen (vor allem die Adressierung der Vorschaltgeräte)! Dies erfordert zusätzliche Zeit für die Konfiguration und Inbetriebnahme. Unterschätzen Sie auch nicht die Herausforderungen der Netzwerke und der Fehlersuche bei den Komponenten. DALI ist nicht so einfach zu testen und Fehler zu finden, da die Vorschaltgeräte softwaregesteuert sind und daher für einen Elektriker vor Ort schwieriger zu testen und zu beheben sind. Ein weiterer wichtiger Punkt ist, dass DALI-Produkte zwar nach IEC62386 entwickelt wurden, aber im Gegensatz zu KNX nicht auf Konformität geprüft werden. In den meisten Fällen ist das in Ordnung, aber wenn es einmal nicht der Fall ist, wird die Reparatur teuer. Und schließlich ist DALI ein "Senden und Vergessen"-Protokoll, d.h. Telegramme werden nicht als empfangen quittiert. Das bedeutet, wenn ein Steuertelegramm an ein Vorschaltgerät gesendet wird, um eine Leuchte einzuschalten, und es zu einer Kollision mit einem anderen Telegramm kommt, gibt es keine Ausfallsicherung, damit die Leuchte tatsächlich eingeschaltet wird, während das Gegenteil bei KNX der Fall ist.
Wohnungskunden wünschen sich oft kreative und vielseitige Beleuchtungskonzepte. Abschluss Installateure müssen von Fall zu Fall entscheiden, ob DALI die richtige Lösung für ein Projekt ist, aber es kann durchaus Teil einer gemischten Technologie für die Beleuchtungssteuerung sein, die je nach Lichtplaner DALI, 1-10V und DMX umfassen kann. Bedenken Sie auch, dass die Sensoren in einem Projekt, wie z. B. Tastaturen, Bewegungssensoren usw., aus Gründen des Datenverkehrs und der Funktionalität am besten auf der KNX Seite einer Installation angebracht sind. In diesem Sinne kann die Nicht-DALI-Beleuchtungssteuerung auch mit direkten KNX-DMX-, KNX-1-10V- oder KNX-LED-Geräten direkt KNX-gesteuert werden. Es ist erwähnenswert, dass wir in letzter Zeit gesehen haben, dass viele höherwertige Wohninstallationen erfolgreich von der Flexibilität und der großen Dimmbarkeit einer DALI/KNX-Installation profitiert haben und die zusätzlichen Kosten für Produkt und Inbetriebnahme mit erstaunlichen Ergebnissen übernommen haben. DALI hat sicherlich seinen Platz in Wohninstallationen, aber die Vor- und Nachteile sollten mit offenen Augen betrachtet werden. Colin Price ist der Direktor von Ivory Egg (UK) Ltd, Ivory Egg NZ Ltd und Ivory Egg Australia. Er ist auch Präsident der nationalen KNX Gruppe in Neuseeland. www.ivoryegg.co.uk
