Von Mark Warburton, Ivory Egg. Einer der grundlegenden Vorteile des KNX Systems ist die Leichtigkeit, mit der Sie Geräte miteinander verbinden können. Ein gutes Beispiel ist ein Flur mit mehreren Tastaturen. Es genügt, alle Tastenobjekte zusammen mit den zu steuernden Stromkreisen in eine Gruppenadresse einzutragen, und schon ist man fertig. Sie müssen sich nicht mit Zwischen- und Wechselschaltern herumschlagen, ganz zu schweigen von der zusätzlichen Verkabelung, die Sie benötigen würden, wenn Sie ein normales elektrisches System verwenden würden. In diesem Beispiel sollte der Zustand des Tastenfelds immer den Ausgang widerspiegeln, d. h. wenn ein Tastenfeld eingeschaltet ist, werden alle eingeschaltet. Aber was tun Sie, wenn mehrere Eingänge verschiedene Zustände haben können? Wie bestimmen Sie, welchen Zustand der Ausgang haben soll, wenn es Eingänge gibt, die ihn einschalten, und andere, die ihn ausschalten? Wenn Sie einfach alle Eingänge in einer Gruppenadresse zusammenfassen, setzt das letzte Gerät, das einen Wert sendet, den Ausgang und setzt damit möglicherweise die Nachricht des vorherigen Geräts außer Kraft, das den Ausgang immer noch einschalten möchte. Wenn Sie beispielsweise mehrere Fußbodenheizungsverteiler in einem Projekt haben, müssen sie alle in der Lage sein, Wärme von der Zentralheizung anzufordern. Wenn ein Verteiler ein "Ein"-Signal sendet, sollte das System eingeschaltet bleiben, bis ALLE Verteiler ein "Aus"-Signal senden. Es gibt zwei verschiedene Möglichkeiten, dies zu erreichen, entweder mit einem Logikgatter oder durch Verwendung eines intelligenteren Anforderungssignals. Logisches Tor Wenn man die verschiedenen Signale mit einem ODER-Logikgatter verbindet, kann man sicher sein, dass der Ausgang den richtigen Zustand annimmt. ODER-Gatter funktionieren, indem sie den Zustand des Eingangs speichern und den Ausgang einschalten, wenn Eingang 1 oder Eingang 2 eingeschaltet ist. Der Ausgang wird nur ausgeschaltet, wenn beide Eingänge auf 0 sind. Die folgende Wahrheitstabelle bestätigt dies. Weitere Informationen zu Logikgattern finden Sie unter

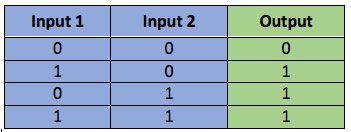

Die Logik eines ODER-Gatters; wenn etwas eingeschaltet ist, ist der Ausgang eingeschaltet. Bei den meisten KNX-Aktoren ist es möglich, den Ausgang so zu konfigurieren, dass er eine zusätzliche Logikfunktion hat, aber die meisten sind auf zwei Eingänge beschränkt, nämlich das Schaltobjekt und einen zusätzlichen Logikeingang.

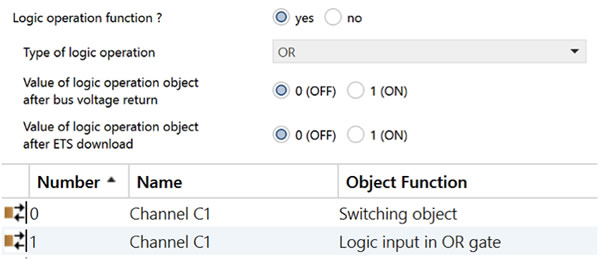

Bei den meisten KNX Aktoren kann der Ausgang eine zusätzliche Logikfunktion haben, aber die Eingänge sind auf das Schaltobjekt und einen zusätzlichen Logikeingang beschränkt. Das ist perfekt, wenn Sie nur zwei Anforderungen miteinander verknüpfen wollen. Was aber, wenn Sie mehr brauchen? Es gibt unzählige KNX-Geräte, wie z.B. das Gira L1 oder ABB ABA/S1.2.1, die zusätzliche Logikfunktionen zusammen mit dedizierten Logikgeräten bieten. Üblich ist auch der Einsatz eines zentralen Visualisierungsservers, da dieser fast immer über eine grafische Logikfunktion verfügt. Unabhängig davon, welches Gerät Sie verwenden, ist der Prozess derselbe. Sie müssen die Eingänge von jedem einzelnen Gerät über eine Gruppenadresse in den Logikblock (oder die Seite) bringen und dann den Ausgang der Logik mit dem Ausgangsgerät verknüpfen - wiederum über eine eigene Gruppenadresse. In der folgenden Abbildung werden sechs verschiedene Anforderungen von Verteilern und Heizkörpern zu einem ODER-Gatter mit sechs Eingängen kombiniert. Der Ausgang wird dann mit dem Heizkessel verbunden, in der Gewissheit, dass er eingeschaltet ist, wenn einer der Eingänge Wärme anfordert.

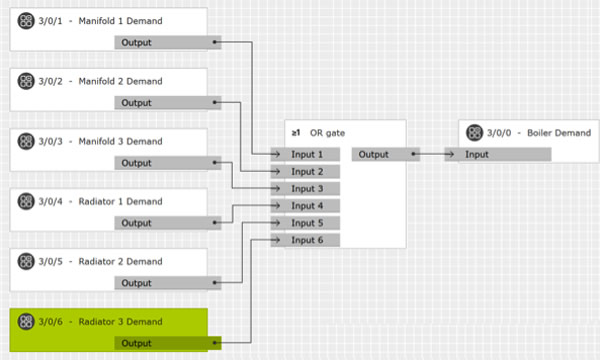

Sechs verschiedene Verteiler/Radiatoren, die ein ODER-Gatter mit sechs Eingängen durchlaufen, schalten den Heizkessel ein, wenn ein beliebiger Eingang dies verlangt. Gibt es einen einfacheren Weg? Theben ist ein Hersteller, der eine viel einfachere Möglichkeit anbietet, mehrere Verteiler oder Heizkörper miteinander zu verbinden. Möglicherweise müssen Sie noch Logikblöcke für andere Funktionen verwenden, aber da die Heizung der häufigste Einsatzbereich ist, ist dies ein guter Anfang. Auf den Seiten Theben Cheops Drive, Cheops Control und HMT 6 KNX oder HMT 12 S KNX gibt es ein Objekt mit der Bezeichnung "Maximale Position" oder "Höchster Stellwert". Bei den Cheops-Geräten ist dies die Stellung des Ventils in Prozent, während der Verteilerregler den höchsten proportionalen Bedarfswert über alle seine Eingänge meldet. Der Unterschied zwischen diesen Objekten und einem Standard-Rückmeldeobjekt besteht darin, dass sie, wenn sie in einer Gruppenadresse kombiniert werden, einen empfangenen Wert prüfen und dann ihren eigenen Wert senden, wenn dieser höher ist. Dies bedeutet, dass der letzte Wert immer der höchste Bedarf ist, unabhängig davon, wie viele Heizkörper oder Verteiler miteinander verbunden sind. Dieser prozentuale Bedarf könnte mit einem intelligenten Zentralheizungssystem verbunden werden, das seine Leistung modulieren kann, wodurch ein sehr effizientes System entsteht.

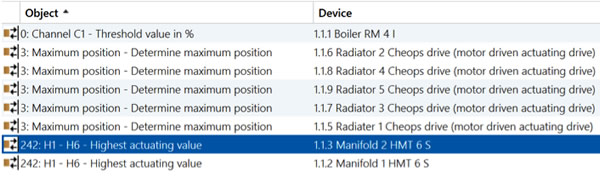

Gruppenadresse mit Heizungsanforderungen, die den Kessel auslösen. Wenn Sie jedoch ein einfacheres System haben, das nur ein Ein-/Aus-Signal benötigt, können Sie diesen einfachen, aber intelligenten Ansatz trotzdem nutzen, da einige Aktoren, wie z. B. die von Theben, einen Wert zur Auslösung des Ausgangs zulassen.

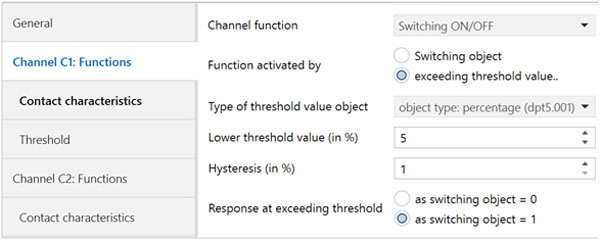

Theben Relais mit Schwellenwertfunktion. Durch die Kombination der beiden Funktionen können Sie mehrere Geräte haben, die alle einen Ausgang steuern, ohne dass eine zusätzliche Logik oder Geräte erforderlich sind. Abschluss Dies ist ein großartiges Beispiel für die Flexibilität und die hohe Funktionalität, die KNX bietet. Auch wenn die Anforderungen für das Projekt nicht in den "Standard"-Ansatz passen, gibt es immer einen anderen Weg, sei es mit einem Gerät, das die Intelligenz hat, das Problem zu lösen, oder mit einem Hersteller, der einen innovativen Ansatz bietet. Wenn Sie einmal nicht wissen, wie Sie ein Problem angehen sollen, oder wenn Sie unerwartete Ergebnisse erhalten, dann nutzen Sie das umfangreiche Angebot an KNX Experten, die Ihnen gerne helfen. Das kann ein KNX Berater, ein KNX Distributor, ein Schulungszentrum oder ein Hersteller sein. Wie auch immer Sie sich entscheiden, es ist immer jemand da, der Ihnen helfen kann! Mark Warburton ist der technische Direktor von Ivory Egg (UK) Ltd, einem Anbieter von führenden KNX Produkten und Anbieter von KNX Schulungen. www.ivoryegg.co.uk
